Full resolution (TIFF) - On this page / på denna sida - Häfte 1 - Tekniska meddelanden - Förhållandet mellan anlöpningstemperatur och hårdhet vid anlöpning af härdadt eller kallbearbetadt stål
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

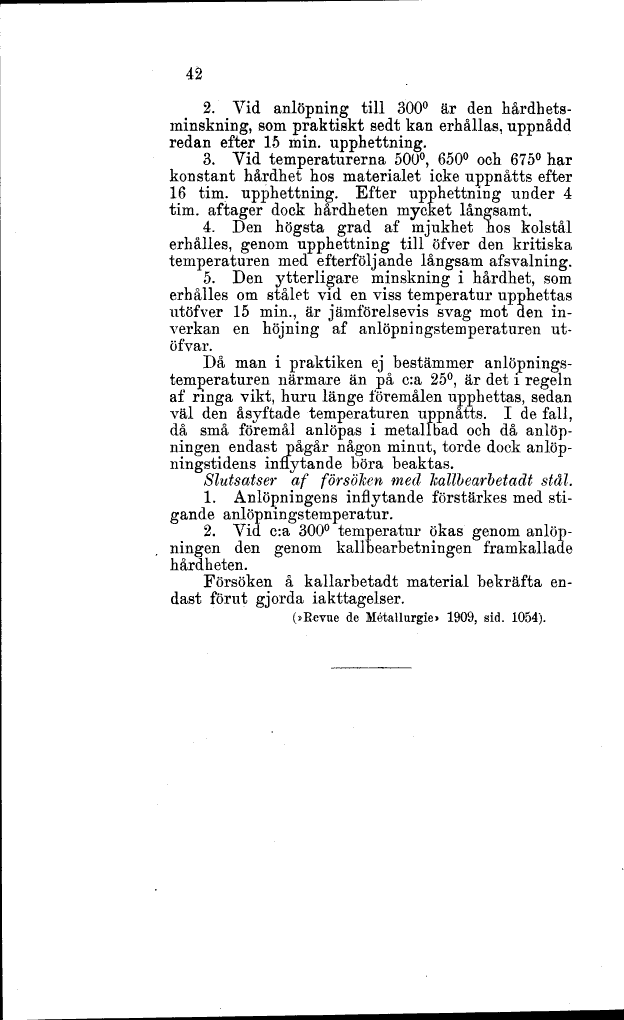

42
2. Vid anlöpning till 300° är den
hårdhetsminskning, som praktiskt sedt kan erhållas, uppnådd
redan efter 15 min. upphettning.
3. Vid temperaturerna 500°, 650° och 675° har
konstant hårdhet hos materialet icke uppnåtts efter
16 tim. upphettning. Efter upphettning under 4
tim. aftager dock hårdheten mycket långsamt.
4. Den högsta grad af mjukhet hos kolstål
erhålles, genom upphettning till Öfver den kritiska
temperaturen med efterföljande långsam afsvalning.
5. Den ytterligare minskning i hårdhet, som
erhålles om stålet vid en viss temperatur upphettas
utöfver 15 min., är jämförelsevis svag mot den
inverkan en höjning af anlöpningstemperaturen
utöfvar.
Då man i praktiken ej bestämmer
anlöpningstemperaturen närmare än på c:a 25°, är det i regeln
af ringa vikt, huru länge föremålen upphettas, sedan
väl den åsyftade temperaturen uppnåtts. I de fall,
då små föremål anlöpas i metallbad och då
anlöp-ningen endast pågår någon minut, torde dock
anlöp-ningstidens inflytande böra beaktas.
Slutsatser af försöken med kallbearbetadt stål.
1. Anlöpningens inflytande förstärkes med
stigande anlöpningstemperatur.
2. Vid c:a 300° temperatur ökas genom
anlöp-ningen den genom kallbearbetningen framkallade
hårdheten.
Försöken å kallarbetadt material bekräfta
endast förut gjorda iakttagelser.
(»Bevue de Métallurgie» 1909, sid. 1054).
<< prev. page << föreg. sida << >> nästa sida >> next page >>
