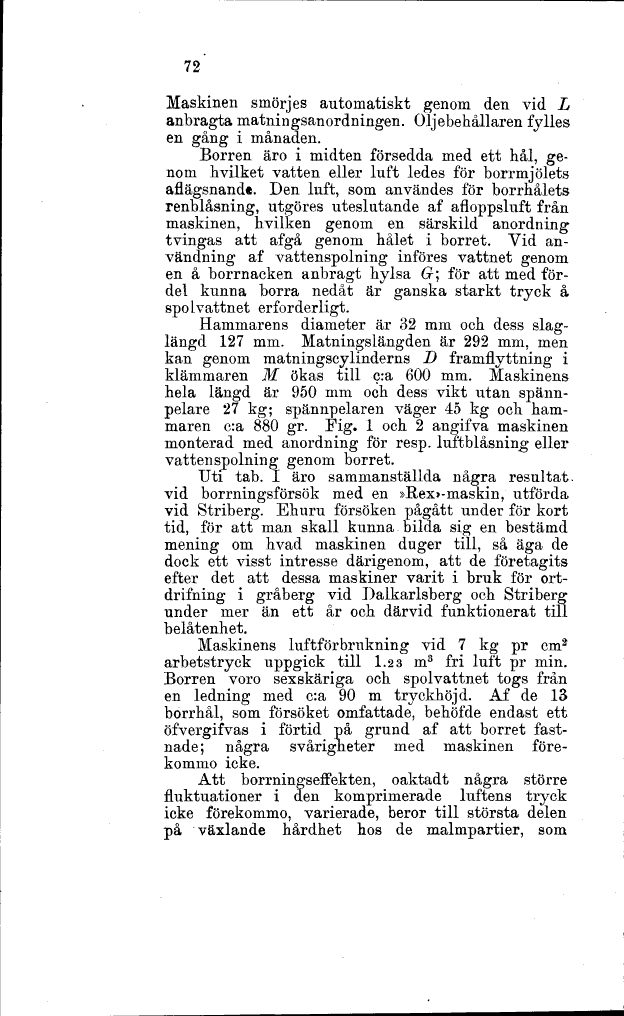

72
Maskinen smörj es automatiskt genom den vid L
anbragta matningsanordningen. Oljebehållaren fylles
en gång i månaden.
Borren äro i midten försedda med ett hål,
genom hvilket vatten eller luft ledes för borrmjölets
aflägsnande. Den luft, som användes för borrhålets
renblåsning, utgöres uteslutande af afloppsluft från
maskinen, hvilken genom en särskild anordning
tvingas att afgå genom hålet i borret. Vid
användning af vattenspolning införes vattnet genom
en å borrnacken anbragt hylsa 6r; för att med
fördel kunna borra nedåt är ganska starkt tryck å
spolvattnet erforderligt.
Hammarens diameter är 32 mm och dess
slaglängd 127 mm. Matningslängden är 292 mm, men
kan genom matningscylinderns D framflyttning i
klämmaren M ökas till c:a 600 mm. Maskinens
hela längd är 950 mm och dess vikt utan
spann-pelare 27 kg; spännpelaren väger 45 kg och
hammaren c:a 880 gr. Fig. l och 2 angifva maskinen
monterad med anordning för resp. luftblåsning eller
vattenspolning genom borret.
Uti tab. I äro sammanställda några resultat,
vid borrningsförsök med en »Rex»-maskin, utförda
vid Striberg. Ehuru försöken pågått under för kort
tid, för att man skall kunna bilda sig en bestämd
mening om hvad maskinen duger till, så äga de
dock ett visst intresse därigenom, att de företagits
efter det att dessa maskiner varit i bruk för
ort-drifning i gråberg vid Dalkarlsberg och Striberg
under mer än ett år och därvid funktionerat till
belåtenhet.
Maskinens luftförbrukning vid 7 kg pr cm2
arbetstryck uppgick till 1.23 m3 fri luft pr min.
Borren voro sexskäriga och spolvattnet togs från
en ledning med c:a 90 m tryckhöj d. Af de 13
borrhål, som försöket omfattade, behöfde endast ett
öfvergifvas i förtid på grund af att borret
fastnade; några svårigheter med maskinen
förekommo icke.
Att borrningseffekten, oaktadt några större
fluktuationer i den komprimerade luftens tryck
icke förekommo, varierade, beror till största delen
på växlande hårdhet hos de malmpartier, som
