83
med fördel inkoppla rören med pumpledning, om
sådan finnes i närheten. Användes behållare, bör
denna hafva c:a 200 dm3 r^md, och behöfver då
fyllas endast vid skiftets början; användes
uteslutande rör, böra dessa vid ledning till endast en
maskin tagas af 3/8"s inre diameter. Vid
användande af flera maskiner anordnas ett hufvudrör,
från hvilket utgår grenrör om 3/s" till resp.
maskiner; när t. ex. 6 maskiner användas bör hufvudröret
ha en inre diameter om V.
Leynermaskinerna kunna sägas bilda öfver-
f ån gen mellan stötborrmaskinerna och de nu mest
egagnade monterade hammarborrmaskinerna.
Monterbara ventilmaskiner med luftmatning.
Bland maskiner af denna typ har borrmaskinen
Uex (pl. IV) tillverkad af Nya Aktiebolaget Atlas,

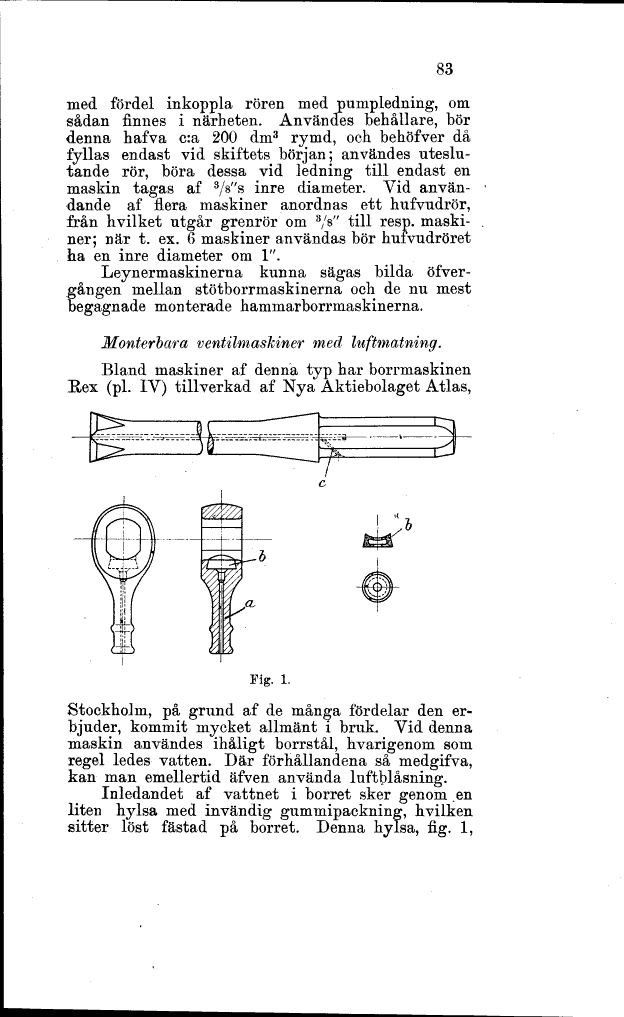

Fig. 1.
Stockholm, på grund af de många fördelar den
erbjuder, kommit mycket allmänt i bruk. Vid denna
maskin användes ihåligt borrstål, hvarigenom som
regel ledes vatten. Där förhållandena så medgifva,
kan man emellertid äfven använda luftblåsning.
Inledandet af vattnet i borret sker genom .en
liten hylsa med invändig gummipackning, hvilken
sitter löst fästad på borret. Denna hylsa, fig. l,
