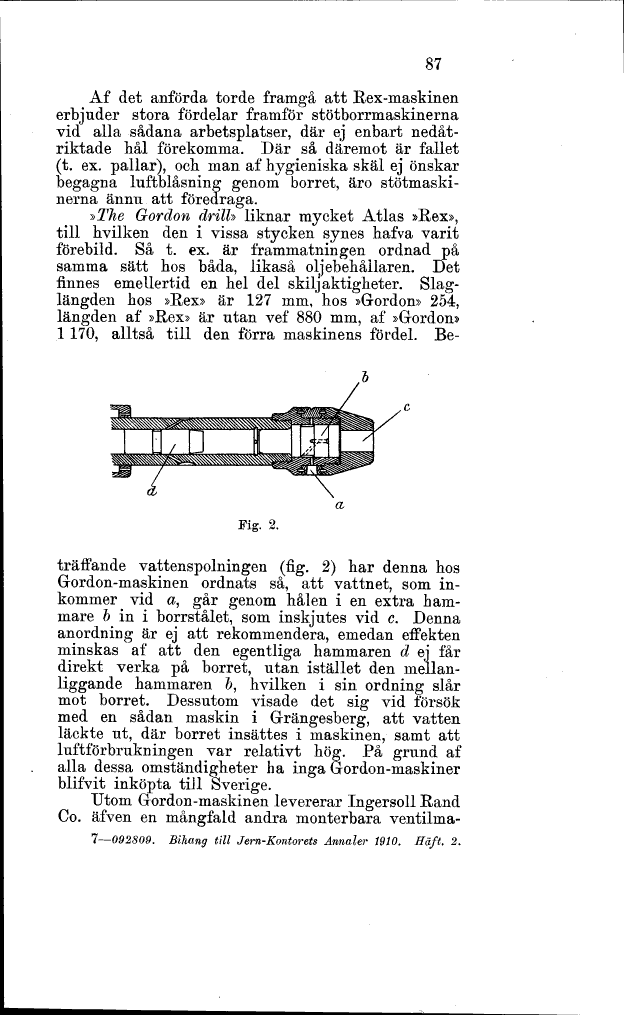

87
Af det anförda torde framgå att Rex-maskinen
erbjuder stora fördelar framför stötborrmaskinerna
vid alla sådana arbetsplatser, där ej enbart
nedåt-riktade hål förekomma. Där så däremot är fallet
(t. ex. pallar), och man af hygieniska skäl ej önskar
begagna luftblåsning genom borret, äro
stötmaski-nerna ännu att föredraga.
»The Gordon drill» liknar mycket Atlas »Rex»,
till hvilken den i vissa stycken synes hafva varit
förebild. Så t. ex. är frammatningen ordnad på
samma sätt hos båda, likaså oljebehållaren. Det
finnes emellertid en hel del skiljaktigheter.
Slaglängden hos »Rex» är 127 mm, hos »Gordon» 254,
längden af ».Rex» är utan vef 880 mm, af »Gordon»
l 170, alltså till den förra maskinens fördel. Be-
Fig. 2.
träffande vattenspolningen (fig. 2) har denna hos
Gordon-maskinen ordnats så, att vattnet, som
inkommer vid a, går genom hålen i en extra
hammare & in i borrstålet, som inskjutes vid c. Denna
anordning är ej att rekommendera, emedan effekten
minskas af att den egentliga hammaren d ej får
direkt verka på borret, utan istället den
mellanliggande hammaren &, hvilken i sin ordning slår
mot borret. Dessutom visade det sig vid försök
med en sådan maskin i Grängesberg, att vatten
läckte ut, där borret insattes i maskinen, samt att
luft förbrukningen var relativt hög. På grund af
alla dessa omständigheter ha inga Gör don-maskiner
blifvit inköpta till Sverige.
Utom Gordon-maskinen levererar Ingersoll Rand
Co. äfven en mångfald andra monterbara ventilma-
7-092809. Bihang till Jern-Kontorets Annaler 1910. Haft. 2.
