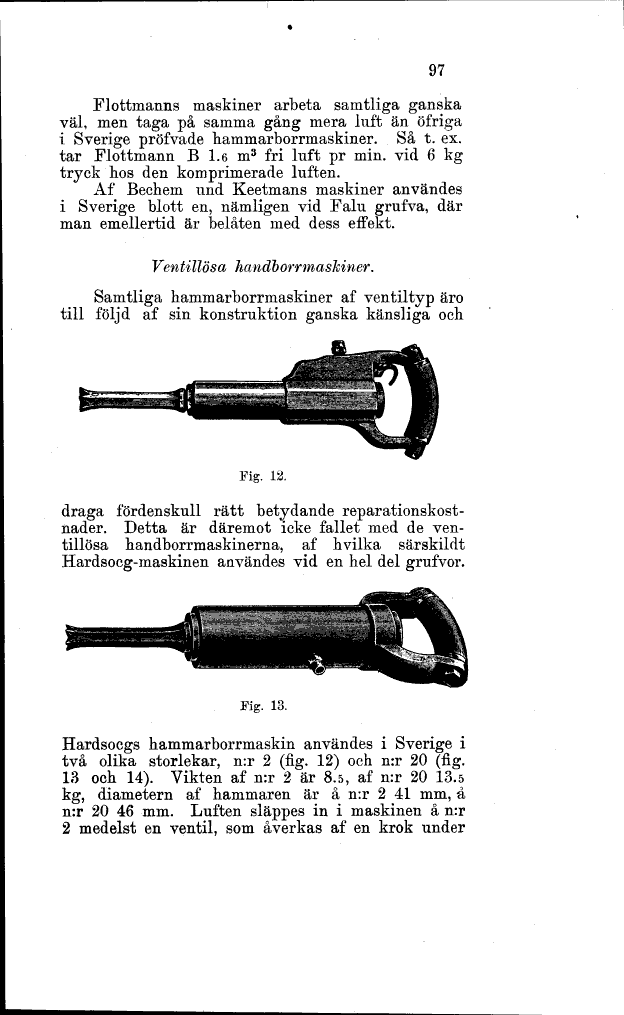

97
Flottmanns maskiner arbeta samtliga ganska
väl, men taga på samma gång mera luft än öfriga
i Sverige profvade hammarborrmaskiner. Så t. ex.
tar Flottmann B 1.6 m3 fri luft pr min. vid 6 kg
tryck hos den komprimerade luften.
Af Bechem und Keetmans maskiner användes
i Sverige blott en, nämligen vid Falu grufva, där
man emellertid är belåten med dess effekt.
Ventillösa liandborr maskiner.
Samtliga hammarborrmaskiner af ventiltyp äro
till följd af sin konstruktion ganska känsliga och
Fig. 12.
draga fördenskull rätt betydande
reparationskostnader. Detta är däremot icke fallet med de
ventillösa handborrmaskinerna, af hvilka särskildt
Hardsocg-maskinen användes vid en hel del grufvor.
Fig. 13.
Hardsocgs hammarborrmaskin användes i Sverige i
två olika storlekar, n:r 2 (fig. 12) och n:r 20 (fig.
13 och 14). Vikten af n:r 2 är 8.5, af n:r 20 13.5
kg, diametern af hammaren är å n:r 2 41 mm, å
n:r 20 46 mm. Luften slappes in i maskinen å n:r
2 medelst en ventil, som åverkas af en krok under
