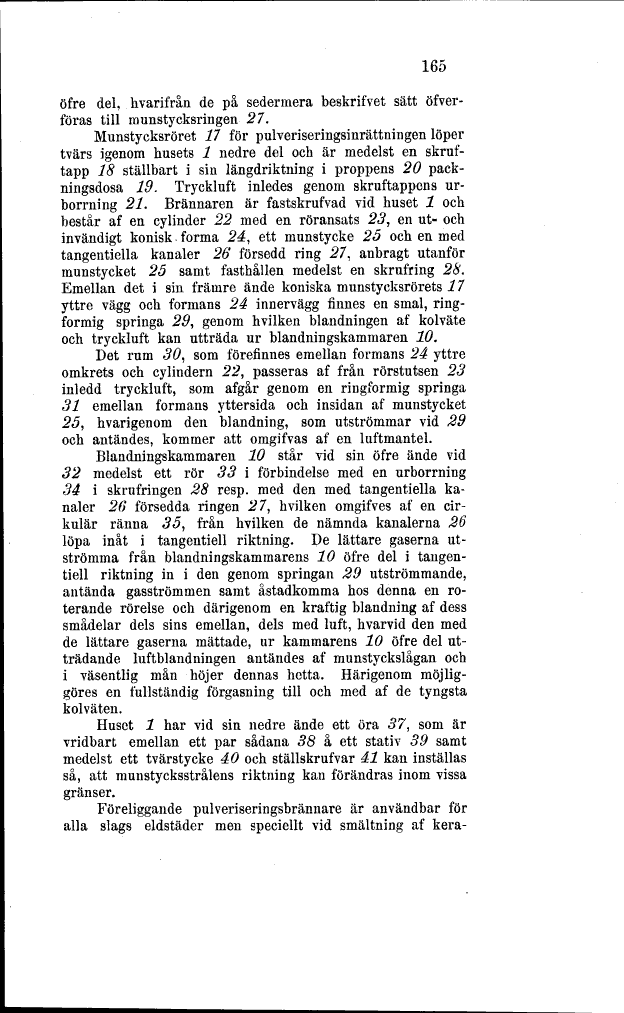

165
öfre del, hvarifrån de på sedermera beskrifvet sätt
öfverföras till m uns tycksringen 27.
Munstycksröret 17 för pulveriseringsinrättningen löper
tvärs igenom husets l nedre del och är medelst en
skruf-tapp 18 ställbart i sin längdriktning i proppens 20
packningsdosa 19. Tryckluft inledes genom skruftappens
ur-borrning 21. Brännaren är fastskrufvad vid huset l och
består af en cylinder 22 med en röransats 23, en ut- och
invändigt konisk forma 24, ett munstycke 25 och en med
tangentiella kanaler 26 försedd ring 27, anbragt utanför
munstycket 25 samt fasthållen medelst en skrufring 28.
Emellan det i sin främre ände koniska munstycksrörets 17
yttre vägg och formans 24 innervägg finnes en smal,
ring-formig springa 29, genom hvilken blandningen af kolväte
och tryckluft kan utträda ur blandningskammaren 10.
Det rum 30, som förefinnes emellan formans 24 yttre
omkrets och cylindern 22, passeras af från rörstutsen 23
inledd tryckluft, som afgår genom en ringformig springa
31 emellan formans yttersida och insidan af munstycket
25, hvarigenom den blandning, som utströmmar vid 29
och antändes, kommer att omgifvas af en luftmantel.
Blandningskammaren 10 står vid sin öfre ände vid
32 medelst ett rör 33 i förbindelse med en urborrning
34 i skrufringen 28 resp. med den med tangentiella
kanaler 26 försedda ringen 27, hvilken omgifves af en
cirkulär ränna 35, från hvilken de nämnda kanalerna 26
löpa inåt i tangentiell riktning. De lättare gaserna
utströmma från blandningskamrnarens 10 öfre del i
tangentiell riktning in i den genom springan 29 utströmmande,
antända gasströmmen samt åstadkomma hos denna en
roterande rörelse och därigenom en kraftig blandning af dess
smådelar dels sins emellan, dels med luft, hvarvid den med
de lättare gaserna mättade, ur kammarens 10 öfre del
utträdande luftblandningen antändes af munstyckslågan och
i väsentlig mån höjer dennas hetta. Härigenom
möjliggöres en fullständig förgasning till och med af de tyngsta
kolväten.
Huset l har vid sin nedre ände ett öra 37, som är
vridbart emellan ett par sådana 38 å ett stativ 39 samt
medelst ett tvärstycke 40 och ställskrufvar 41 kan inställas
så, att munstycksstrålens riktning kan förändras inom vissa
gränser.
Föreliggande Pulveriseringsbrännare är användbar för
alla slags eldstäder men speciellt vid smältning af kera-
