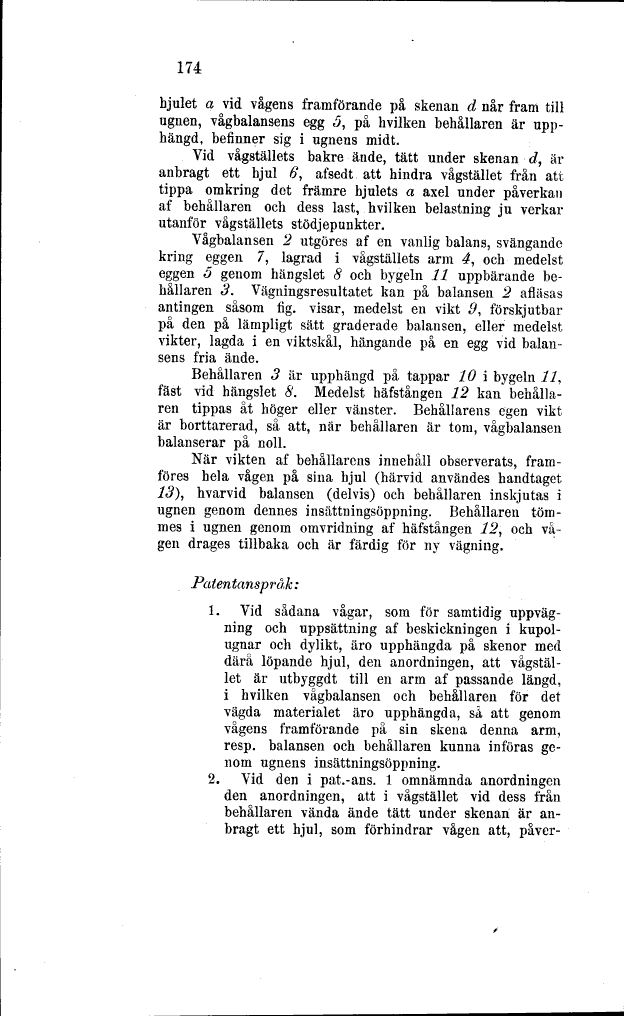

174
hjulet a vid vågens framförande på skenan d når fram till
ugnen, vågbalansens egg ö, på hvilken behållaren är
upphängd, befinner sig i ugnens midt.
Vid vågställets bakre ände, tätt under skenan d, är
anbragt ett hjul /?, afsedt att hindra vågstället från att
tippa omkring det främre hjulets a axel under påverkan
af behållaren och dess last, hvilken belastning ju verkar
utanför vågställets stödjepunkter.
Vågbalansen 2 utgöres af en vanlig balans, svängande
kring eggen 7, lagrad i vågställets arm 4, och medelst
eggen ö genom hängslet 8 och bygeln 11 uppbärande
behållaren 3. Vägningsresultatet kan på balansen 2 afläsas
antingen såsom fig. visar, medelst en vikt 9, förskj utbar
på den på lämpligt sätt graderade balansen, eller medelst
vikter, lagda i en viktskål, hängande på en egg vid
balansens fria ände.
Behållaren 3 är upphängd på tappar 10 i bygeln 11,
fäst vid hängslet 8. Medelst häfstangen 12 kan
behållaren tippas åt höger eller vänster. Behållarens egen vikt
är borttarerad, så att, när behållaren är tom, vågbalansen
balanserar på noll.
När vikten af behållarens innehåll observerats,
framföres hela vågen på sina hjul (härvid användes handtaget
13), hvarvid balansen (delvis) och behållaren inskjutas i
ugnen genom dennes insättningsöppning. Behållaren
töm-mes i ugnen genom omvridning af häfstangen 12, och
vågen drages tillbaka och är färdig för ny vägning.
Patentanspråk:
1. Vid sådana vågar, som för samtidig
uppvägning och uppsättning af beskickningen i
kupolugnar och dylikt, äro upphängda på skenor med
därå löpande hjul, den anordningen, att
vågstället är utbyggdt till en arm af passande längd,
i hvilken vågbalansen och behållaren för det
vägda materialet äro upphängda, så att genom
vågens framförande på sin skena denna arm,
resp. balansen och behållaren kunna införas
genom ugnens insättningsöppning.
2. Vid den i pat.-ans. l omnämnda anordningen
den anordningen, att i vågstället vid dess från
behållaren vända ände tätt under skenan är
anbragt ett hjul, som förhindrar vågen att, påver-
