Full resolution (TIFF) - On this page / på denna sida - Häfte 2 - Meddelanden om utländska patent - Förenta Staterna - N:r 921 607. Sätt att framställa kiselkalcium, Hans Goldschmidt, Wien - N:r 938 758. Förfarande för framställning af kiselkalcium med hög procent af kalcium. Hans Goldschmidt och O. Weil - N:r 940 665. Legering för stålraffinering. Fred. M. Becket, The Electric Metallurgical Company
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

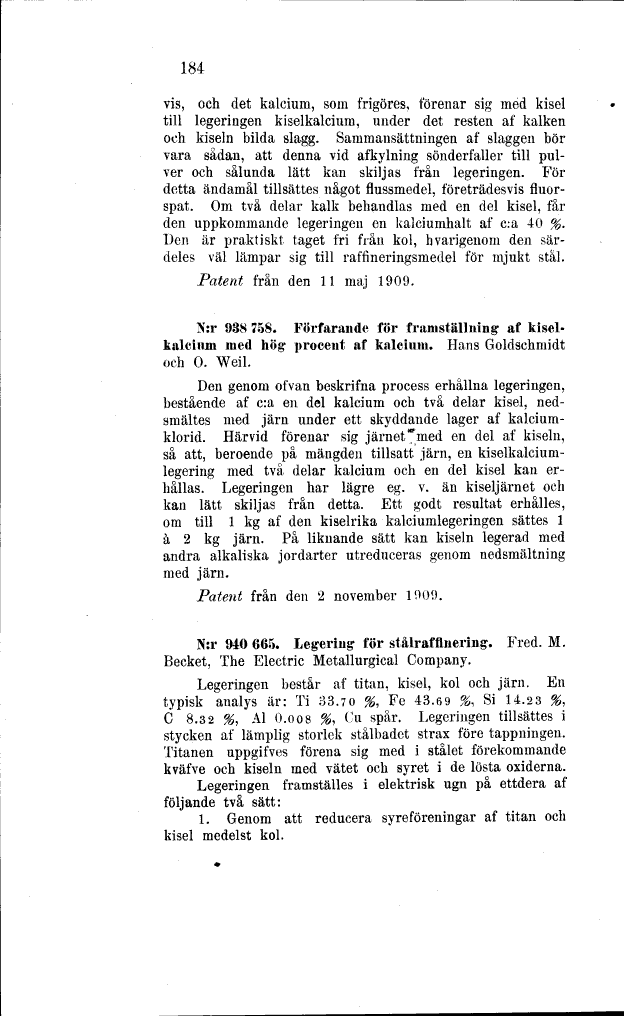

184
vis, och det kalcium, som frigöres, torenar sig med kisel
till legeringen kiselkalcium, under det resten af kalken
och kiseln bilda slagg. Sammansättningen af slaggen bör
vara sådan, att denna vid afkylning sönderfaller till
pulver och sålunda lätt kan skiljas från legeringen. För
detta ändamål tillsättes något flussmedel, företrädesvis
fluor-spat. Om två delar kalk behandlas med en del kisel, får
den uppkommande legeringen en kalciumhalt af c:a 40 %.
Den är praktiskt taget fri från kol, hvarigenom den
särdeles väl lämpar sig till raffineringsmedel för mjukt stål.
Patent från den 11 maj 1909.
lS:r 938 758. Förfarande för framställning af
kiselkalcium med hög- procent af kalcium. Hans Goldschmidt
och O. Weil.
Den genom ofvan beskrifna process erhållna legeringen,
bestående af c:a en del kalcium och två delar kisel,
nedsmältes med järn under ett skyddande lager af
kalcium-klorid. Härvid förenar sig järnet "med en del af kiseln,
så att, beroende på mängden tillsatt järn, en
kiselkalcium-legering med två delar kalcium och en del kisel kan
erhållas. Legeringen har lägre eg. v. än kiseljärnet och
kan lätt skiljas från detta. Ett godt resultat erhålles,
om till l kg af den kiselrika kalciumlegeringen sättes l
å 2 kg järn. På liknande sätt kan kiseln legerad med
andra alkaliska jordarter utreduceras genom nedsmältning
med järn.
Patent från den 2 november 1909.
N:r 940 665. Legering för stålrafflnering. Fred. M.
Becket, The Electric Metallurgical Company.
Legeringen består af ti tan, kisel, kol och järn. En
typisk analys är: Ti 33.70 %, Fe 43.69 %, Si 14.23 %,
C 8.32 %, Al 0.008 %, Cu spår. Legeringen tillsättes i
stycken af lämplig storlek stålbadet strax före tappningen.
Titanen uppgifves förena sig med i stålet förekommande
kväfve och kiseln med vätet och syret i de lösta oxiderna.
Legeringen framställes i elektrisk ugn på ettdera af
följande två sätt:
1. Genom att reducera sy re föreningar af titan och
kisel medelst kol.
<< prev. page << föreg. sida << >> nästa sida >> next page >>
