212
att krosskonen är centriskt anbragt i tratten, blir
godset ej utsatt för någon krossning i egentlig
mening genom tryck, utan för målning, hvarför denna
kross således ej lämpar sig för större kornstorlekar,
men däremot i stället kan lämna ifrån sig en ytterst
finfördelad produkt.

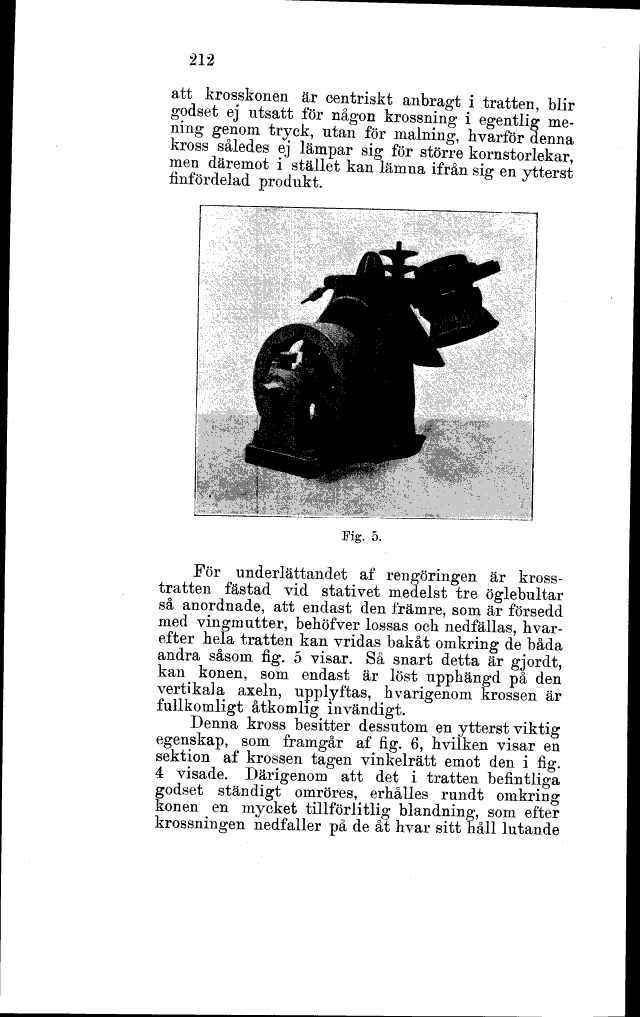

Fig. 5.
För underlättandet af rengöringen är
krosstratten fästad vid stativet medelst tre öglebultar
så anordnade, att endast den främre, som är försedd
med vingmutter, behöfver lossas och nedfällas,
hvarefter hela tratten kan vridas bakåt omkring de båda
andra såsom fig. 5 visar. Så snart detta är gjordt,
kan könen, som endast är löst upphängd på den
vertikala axeln, upplyftas, hvarigenom krossen är
fullkomligt åtkomlig invändigt.
Denna kross besitter dessutom en ytterst viktig
egenskap, som framgår af fig. 6, hvilken visar en
sektion af krossen tagen vinkelrätt emot den i fig.
4 visade. Därigenom att det i tratten befintliga
fodset ständigt omröres, erhålles rundt omkring
onen en mycket tillförlitlig blandning, som efter
krossningen nedfaller på de åt hvar sitt håll lutande
