235
hastighet. De i det föregående beskrifna apparaterna
lämpa sig endast för direkta mätningar af
gashastig-heten vid ett visst tillfälle och kunna ej anordnas för
automatisk registrering af hastighetsvariationerna.
För detta ändamål begagnar man sig af
dosmanometrar enligt system Durr-Schultze eller
Schultze-Dosch.

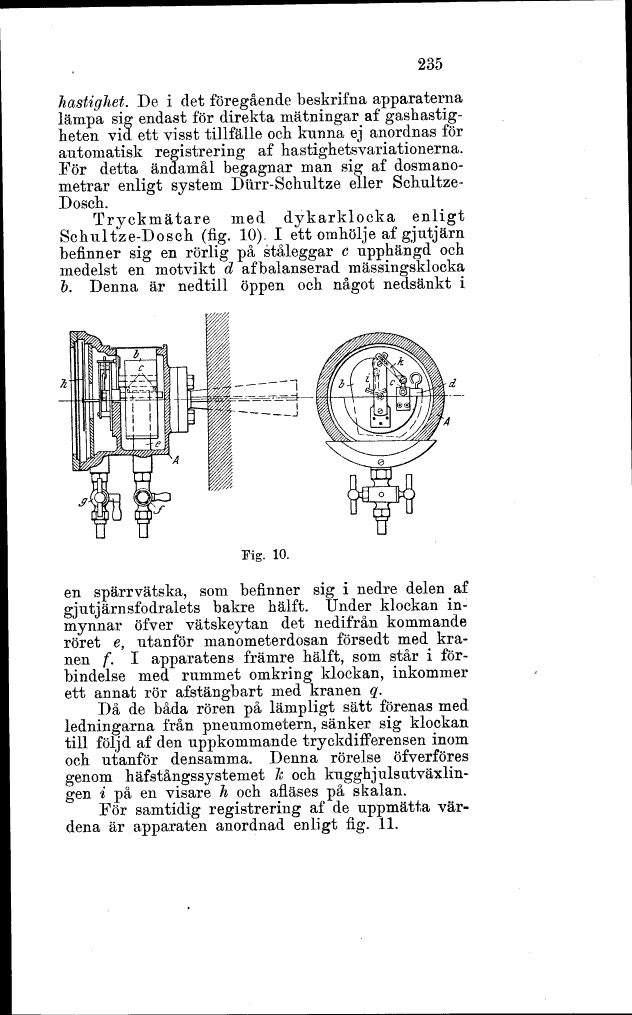

Tryckmätare med dykarklocka enligt
Schultze-Dosch (fig. 10), I ett omhölje af gjutjärn
befinner sig en rörlig på ståleggar c upphängd och
medelst en motvikt d afbalanserad mässingsklocka
&. Denna är nedtill Öppen och något nedsänkt i
Fig. 10.
en spärrvätska, som befinner sig i nedre delen af
gjutjärnsfodralets bakre halft. Under klockan
in-mynnar öfver vätskeytan det nedifrån kommande
röret e, utanför manometerdosan försedt med
kranen f. I apparatens främre hälft, som står i
förbindelse med rummet omkring klockan, inkommer
ett annat rör afstängbart med kranen q.
Då de båda rören på lämpligt sätt förenas med
ledningarna från pneumometern, sänker sig klockan
till följd af den uppkommande tryckdifferensen inom
och utanför densamma. Denna rörelse öfverföres
genom h af stångssystemet k och kugghjuls
utväxlin-gen i på en visare h och afläses på skalan.
För samtidig registrering af de uppmätta
värdena är apparaten anordnad enligt fig. 11.
