249
och gjorda af trä eller annat material i ändamål att lämna
fri passage åt bränslegaserna. Dessa kärnor, hvilka
uppbäras af de uttagbara plankväggarne b 6’, utdragas när
hvarje särskildt block eller del af formen är f vildt och
kunna användas för samma ändamål i följande block.

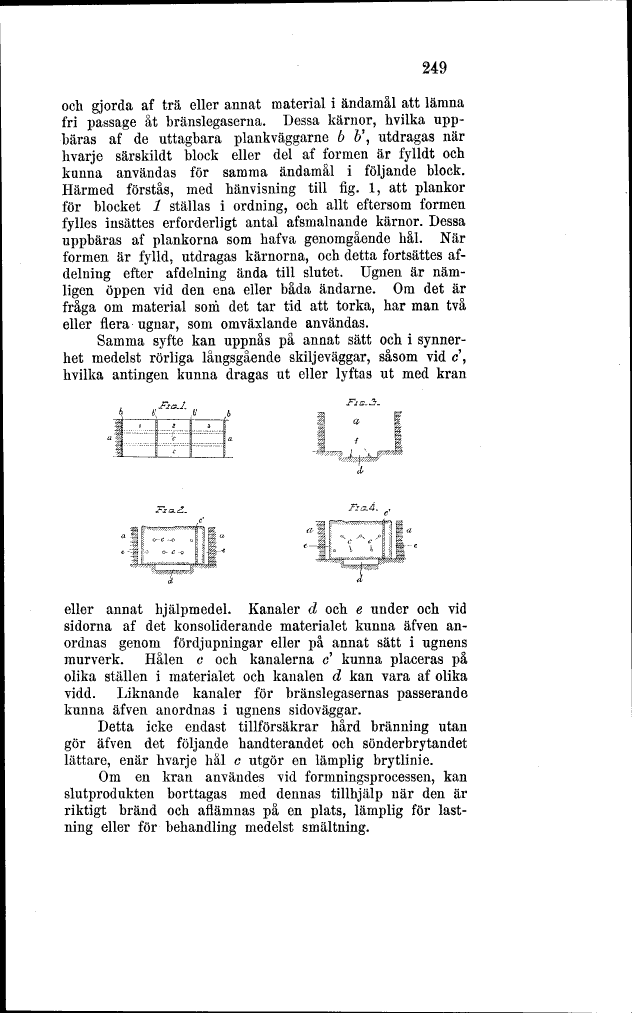

Härmed förstås, med hänvisning till fig. l, att plankor
för blocket l ställas i ordning, och allt eftersom formen
fylles insattes erforderligt antal afsmalnande kärnor. Dessa
uppbäras af plankorna som hafva genomgående hål. När
formen är fylld, utdragas kärnorna, och detta fortsattes
afdelning efter afdelning ända till slutet. Ugnen är
nämligen öppen vid den ena eller båda ändarne. Om det är
fråga om material som det tar tid att torka, har man två
eller flera ugnar, som omväxlande användas.
Samma syfte kan uppnås på annat sätt och i
synnerhet medelst rörliga långsgående skiljeväggar, såsom vid <?’,
hvilka antingen kunna dragas ut eller lyftas ut med kran
eller annat hjälpmedel. Kanaler d och e under och vid
sidorna af det konsoliderande materialet kunna äfven
anordnas genom fördjupningar eller på annat sätt i ugnens
murverk. Hålen c och kanalerna c’ kunna placeras på
olika ställen i materialet och kanalen d kan vara af olika
vidd. Liknande kanaler för bränslegasernas passerande
kunna äfven anordnas i ugnens sidoväggar.
Detta icke endast tillförsäkrar hård bränning utan
gör äfven det följande handterandet och sönderbrytandet
lättare, enär hvarje hål c utgör en lämplig brytlinie.
Om en kran användes vid formningsprocessen, kan
slutprodukten borttagas med dennas tillhjälp när den är
riktigt bränd och aflämnas på en plats, lämplig för
lastning eller för behandling medelst smältning.
