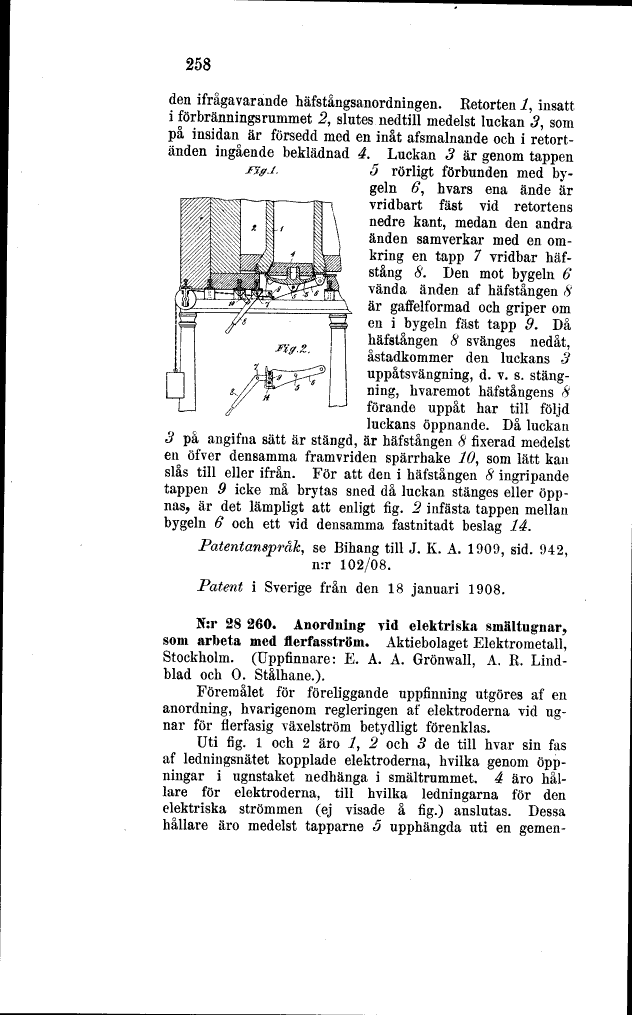

258
den ifrågavarande häfstångsanordningen. Retorten l, insatt
i förbrännings rummet 2, slutes nedtill medelst luckan 3, som
på insidan är försedd med en inåt afsmalnande och i
retort-änden ingående beklädnad 4. Luckan 3 är genom tappen
5 rörligt förbunden med
bygeln 6, hvars ena ände är
vridbart fäst vid retortens
nedre kant, medan den andra
änden samverkar med en
omkring en tapp 7 vridbar
hafstång 8. Den mot bygeln 6
vända änden af häfstången 8
är gaffelformad och griper om
en i bygeln fäst tapp 9. Då
häfstången 8 svänges nedåt,
åstadkommer den luckans 3
uppåtsvängning, d. v. s.
stängning, hvaremot häfstångens 8
förande uppåt har till följd
luckans öppnande. Då luckan
3 på angifna sätt är stängd, är häfstången 8 fixerad medelst
en öfver densamma framvriden spärrhake 10, som lätt kan
slås till eller ifrån. För att den i häfstången 8 ingripande
tappen 9 icke må brytas sned då luckan stänges eller
öppnas, är det lämpligt att enligt fig. 2 infästa tappen mellan
bygeln 6 och ett vid densamma fastnitadt beslag 14.
Patentanspråk, se Bihang till J. K. A. 1909, sid. 942,
n:r 102/08.
Patent i Sverige från den 18 januari 1908.
N:r 28 260. Anordning vid elektriska smältugnar,
som arbeta med flerfasström. Aktiebolaget Elektrometall,
Stockholm. (Uppfinnare: E. A. A. Grönwall, A. R.
Lindblad och O. Stålhane.).
Föremålet för föreliggande uppfinning utgöres af en
anordning, hvarigenom regleringen af elektroderna vid
ugnar för flerfasig växelström betydligt förenklas.
Uti fig. l och 2 äro l, 2 och 3 de till hvar sin fas
af ledningsnätet kopplade elektroderna, hvilka genom
öppningar i ugnstaket nedhänga i smältrummet. 4 äro
hållare för elektroderna, till hvilka ledningarna för den
elektriska strömmen (ej visade å fig.) anslutas. Dessa
hållare äro medelst tapparne ö upphängda uti en gemen-
