264

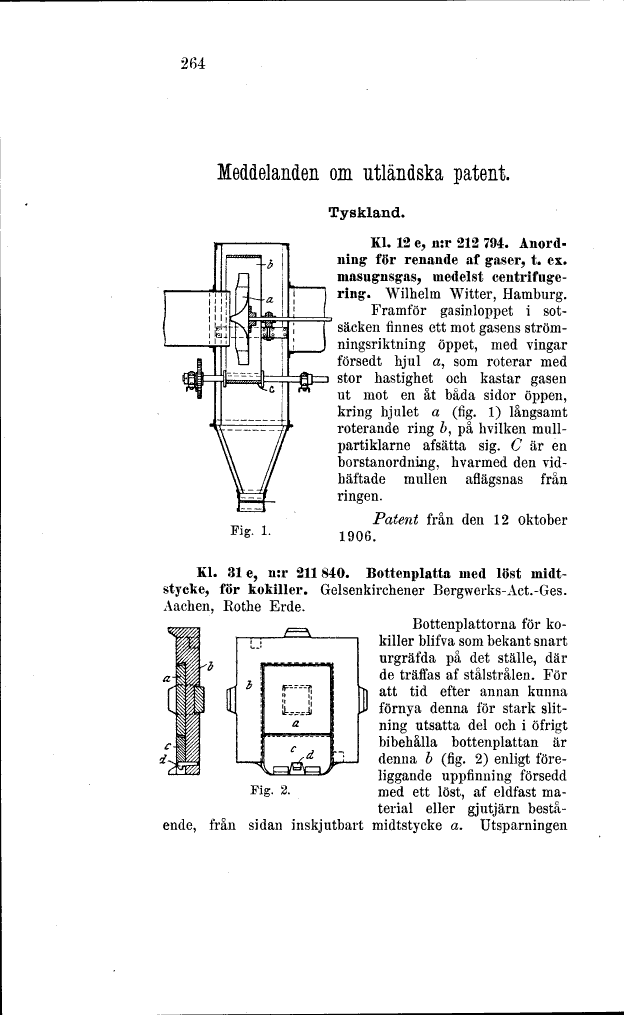

Meddelanden om utländska patent.
Fig. 1.
Tyskland.
Kl. 12 e, n:r 212 794.
Anordning1 för renande af gaser, t. ex.
masugnsgas, medelst
centrifugering. Wilhelm Witter, Hamburg.
Framför gasinloppet i
sotsäcken finnes ett mot gasens
strömningsriktning öppet, med vingar
försedt hjul a, som roterar med
stor hastighet och kastar gasen
ut mot en åt båda sidor öppen,
kring hjulet a (fig. 1) långsamt
roterande ring 6, på hvilken
mull-partiklarne afsätta sig. C är en
borstanordning, hvarmed den
vidhäftade mullen aflägsnas från
ringen.
Patent från den 12 oktober
1906.
Kl. 31 e, n:r 211840. Bottenplatta med löst
midtstycke, för kokiller. Gelsenkirchener Bergvverks-Act.-Ges.
Aachen, Rothe Erde.
Bottenplattorna för
kokiller blifva som bekant snart
urgräfda på det ställe, där
de träffas af stålstrålen. För
att tid efter annan kunna
förnya denna för stark
slitning utsatta del och i öfrigt
bibehålla bottenplattan är
denna b (fig. 2) enligt
föreliggande uppfinning försedd
med ett löst, af eldfast
material eller gjutjärn
bestående, från sidan inskjutbart midtstycke a. Utsparningen
Fig. 2.
