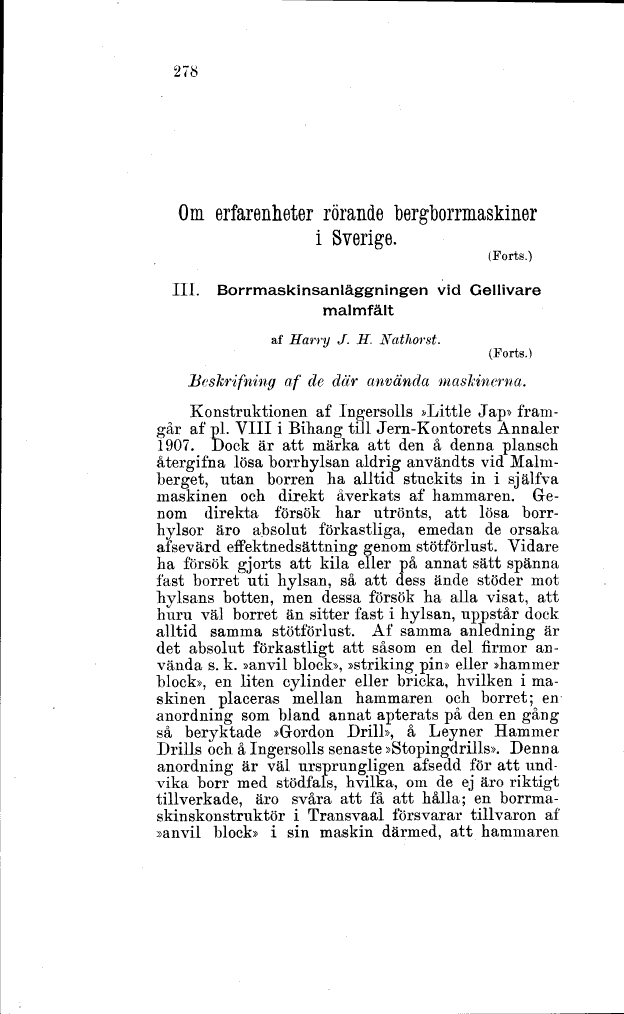

278
Om erfarenheter rörande bergborrmaskiner
i Sverige.
(Forts.)
III. Borrmaskinsanläggningen vid Gellivare
malmfält
af Harry J. H. Nathorst.
(Forts.)
Beskrifning af de där använda maskinerna.
Konstruktionen af Ingersolls »Little Jap»
framgår af pl. VIII i Bihang till Jern-Kontorets Annaler
1907. Dock är att märka att den å denna plansch
återgifna lösa borrhylsan aldrig användts vid
Malm-Tberget, utan borren ha alltid stuckits in i själfva
maskinen och direkt åverkats af hammaren.
Genom direkta försök har utrönts, att lösa
borrhylsor äro absolut förkastliga, emedan de orsaka
afsevärd effektnedsättning genom stötförlust. Vidare
ha försök gjorts att kila eller på annat sätt spänna
fast borret uti hylsan, så att dess ände stöder mot
hylsans botten, men dessa försök ha alla visat, att
huru väl borret än sitter fast i hylsan, uppstår dock
alltid samma stötförlust. Af samma anledning är
det absolut förkastligt att såsom en del firmor
använda s. k. »anvil block», »striking pin» eller »hammer
block», en liten cylinder eller bricka, hvilken i
maskinen placeras mellan hammaren och borret; en
anordning som bland annat apterats på den en gång
så beryktade »Gordon Drill», å Leyner Hammer
Drills och å Ingersolls senaste »Stopingdrills». Denna
anordning är väl ursprungligen afsedd för att
undvika borr med stödfals, hvilka, om de ej äro riktigt
tillverkade, äro svåra att få att hålla; en
borrmaskin skonstruktör i Transvaal försvarar tillvaron af
»anvil block» i sin maskin därmed, att hammaren
