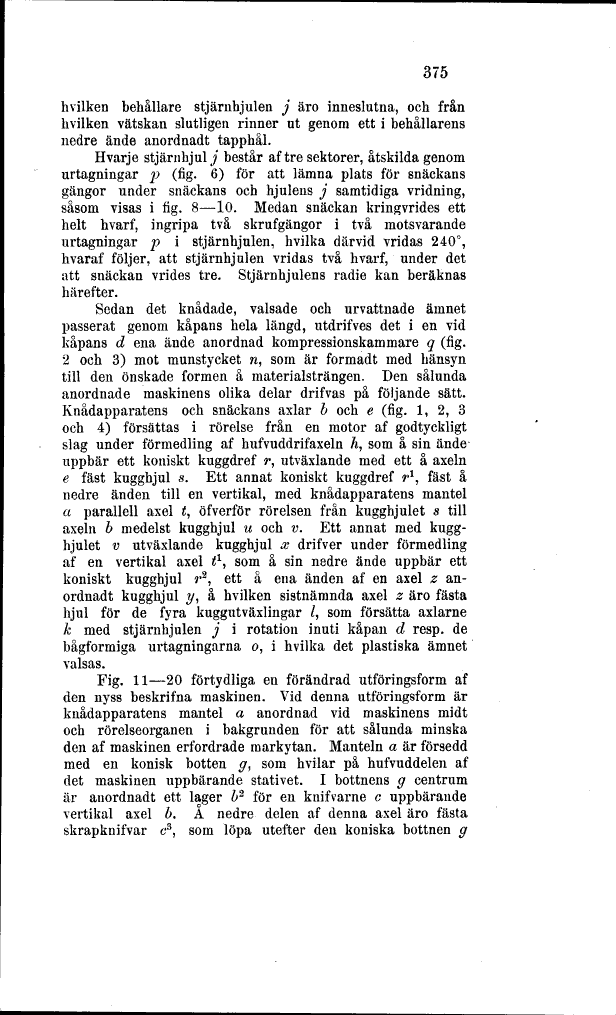

375

hvilken behållare stjärnhjulen j äro inneslutna, och från
hvilken vätskan slutligen rinner ut genom ett i behållarens
nedre ände anordnadt tapphål.

Hvarje stjärnhjul^ består af tre sektorer, åtskilda genom
urtagningar p (fig. 6) för att lämna plats för snäckans
gängor under snäckans och hjulens j samtidiga vridning,
såsom visas i fig. 8-10. Medan snäckan kringvrides ett
helt hvarf, ingripa två skrufgängor i två motsvarande
urtagningar p i stjärnhjulen, hvilka därvid vridas 240°,
hvaraf följer, att stjärnhjulen vridas två hvarf, under det
att snäckan vrides tre. Stjärnhjulens radie kan beräknas
härefter.

Sedan det knådade, valsade och urvattnade ämnet
passerat genom kåpans hela längd, utdrifves det i en vid
kåpans d ena ände anordnad kompressionskammare q (fig.
2 och 3) mot munstycket n, som är formadt med hänsyn
till den önskade formen å materialsträngen. Den sålunda
anordnade maskinens olika delar drifvas på följande sätt.
Knådapparatens och snäckans axlar b och e (fig. l, 2, 3
och 4) försättas i rörelse från en motor af godtyckligt
slag under förmedling af hufvuddrifaxeln A, som å sin ände
uppbär ett koniskt kuggdref r, utväxlande med ett å axeln
e fäst kugghjul s. Ett annat koniskt kuggdref rl, fäst å
nedre änden till en vertikal, med knådapparatens mantel
a parallell axel tf, öfverför rörelsen från kugghjulet s till
axeln b medelst kugghjul u och v. Ett annat med
kugghjulet v utväxlande kugghjul x drifver under förmedling
af en vertikal axel tf1, som å sin nedre ände uppbär ett
koniskt kugghjul r2, ett å ena änden af en axel z
anordnadt kugghjul y, å hvilken sistnämnda axel z äro fästa
hjul för de fyra kuggutväxlingar /, som försätta axlarne
k med stjärnhjulen j i rotation inuti kåpan d resp. de
bågformiga urtagningarna o, i hvilka det plastiska ämnet
valsas.

Fig. 11-20 förtydliga en förändrad utföringsform af
den nyss beskrifna maskinen. Vid denna utföringsform är
knådapparatens mantel a anordnad vid maskinens midt
och rörelseorganen i bakgrunden för att sålunda minska
den af maskinen erfordrade markytan. Manteln a är försedd
med en konisk botten g, som hvilar på hufvuddelen af
det maskinen uppbärande stativet. I bottnens g centrum
är anordnadt ett lager b2 för en knifvarne c uppbärande
vertikal axel b. Å nedre delen af denna axel äro fästa
skrapknifvar e3, som löpa utefter den koniska bottnen g
