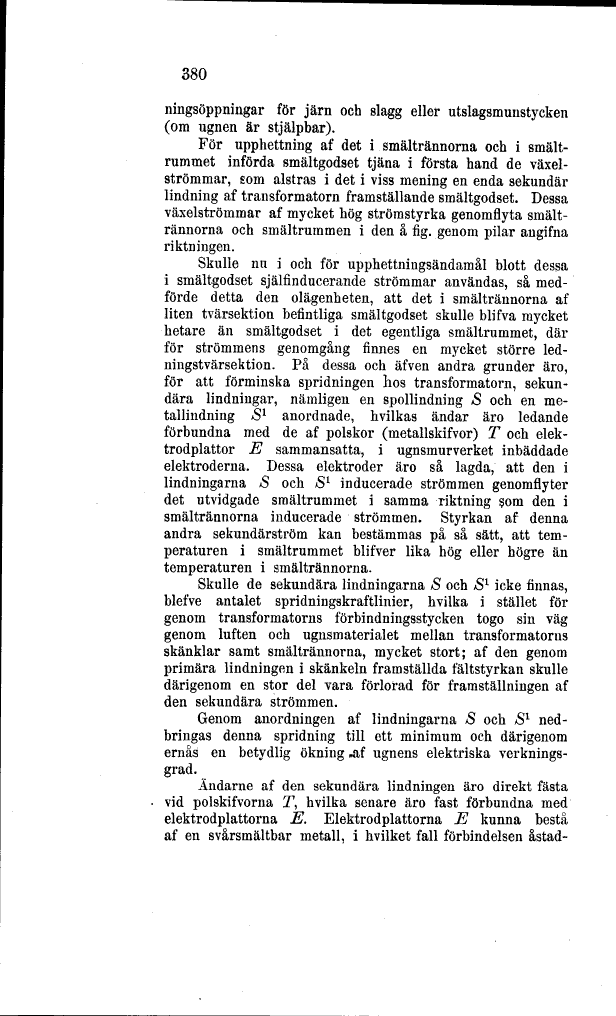

380
ningsöppningar för järn och slagg eller utslagsmuristycken
(om ugnen är stjälpbar).
För upphettning af det i smältrännorna och i
smältrummet införda smältgodset tjäna i första hand de
växelströmmar, som alstras i det i viss mening en enda sekundär
lindning af transformatorn framställande smältgodset. Dessa
växelströmmar af mycket hög strömstyrka genomflyta
smält-rännorna och smältrummen i den å fig. genom pilar angifna
riktningen.
Skulle nu i och för upphettningsändamål blott dessa
i smältgodset själfinducerande strömmar användas, så
medförde detta den olägenheten, att det i smälträimorna af
liten tvärsektion befintliga smältgodset skulle blifva mycket
hetare än smältgodset i det egentliga smältrummet, där
för strömmens genomgång finnes en mycket större
led-ningstvärsektion. På dessa och äfven andra grunder äro,
för att förminska spridningen hos transformatorn,
sekundära lindningar, nämligen en spollindning S och en
me-tallindning S1 anordnade, hvilkas ändar äro ledande
förbundna med de af polskor (metallskifvor) T och
elektrodplattor E sammansatta, i ugnsmurverket inbäddade
elektroderna. Dessa elektroder äro så lagda, att den i
lindningarna /S och AS1 inducerade strömmen genomflyter
det utvidgade smältrummet i samma riktning som den i
smältrännorna inducerade strömmen. Styrkan af denna
andra sekundärström kan bestämmas på så sätt, att
temperaturen i smältrummet blifver lika hög eller högre än
temperaturen i smältrännorna.
Skulle de sekundära lindningarna S och S1 icke finnas,
blefve antalet spridningskraftlinier, hvilka i stället för
genom transformatorns förbindningsstycken togo sin väg
genom luften och ugnsmaterialet mellan transformatorns
skänklar samt smältrännorna, mycket stort; af den genom
primära lindningen i skänkeln framställda fältstyrkan skulle
därigenom en stor del vara förlorad för framställningen af
den sekundära strömmen.
Genom anordningen af lindningarna S och S1
nedbringas denna spridning till ett minimum och därigenom
ernås en betydlig ökning *af ugnens elektriska
verkningsgrad.
Ändarne af den sekundära lindningen äro direkt fästa
vid polskifvorna T, hvilka senare äro fast förbundna med
elektrodplattorna E. Elektrodplattorna E kunna bestå
af en svårsmältbar metall, i hvilket fall förbindelsen åstad-
