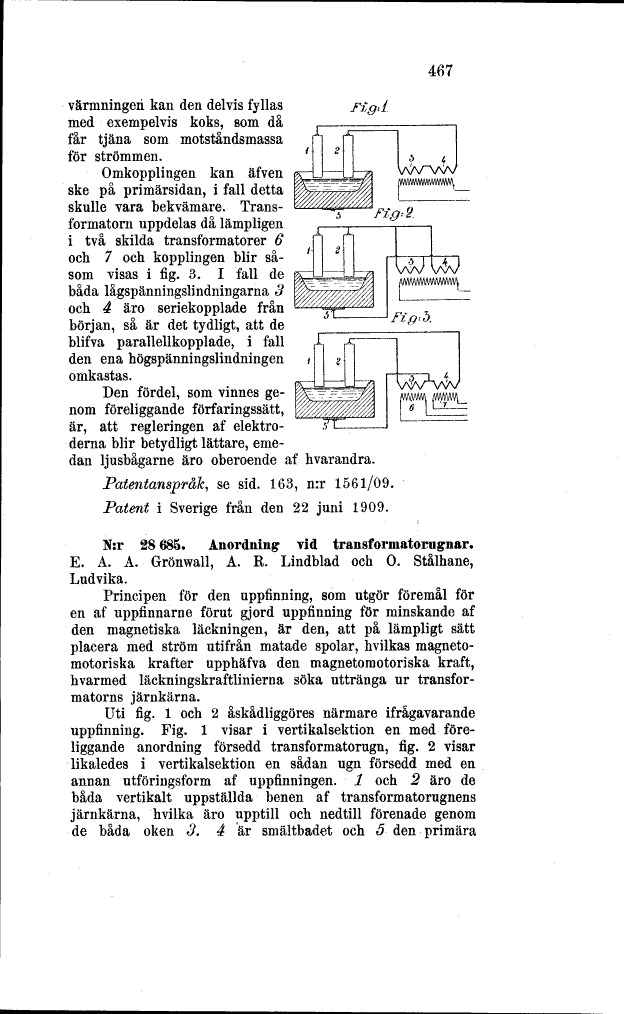

467
jWVWVVVWVWVWWV\
värmningeri kan den delvis fyllas
med exempelvis koks, som då
får tjäna som motståndsmassa
för strömmen.
Omkopplingen kan äfven
ske på primärsidan, i fall detta
skulle vara bekvämare.
Transformatorn uppdelas då lämpligen
i två skilda transformatorer 6
och 7 och kopplingen blir
såsom visas i fig. 3. I fall de
båda lågspänningslindningarna 3
och 4 äro seriekopplade från
början, så är det tydligt, att de
blifva parallellkopplade, i fall
den ena högspänningslindningen
omkastas.
Den fördel, som vinnes
genom föreliggande förfaringssätt,
är, att regleringen af
elektroderna blir betydligt lättare,
emedan ljusbågarne äro oberoende af hvarandra.
Patentanspråk, se sid. 163, n:r 1561/09.
Patent i Sverige från den 22 juni 1909.
N:r 28 685. Anordning vid transformatorugnar.
E. A. A. Grönwall, A. R. Lindblad och O. Stålhane,
Ludvika.
Principen för den uppfinning, som utgör föremål för
en af uppfinnarne förut gjord uppfinning för minskande af
den magnetiska läckningen, är den, att på lämpligt sätt
placera med ström utifrån matade spolar, hvilkas
magneto-motoriska krafter upphäfva den magnetomotoriska kraft,
hvarmed läckningskraftlinierna söka uttränga ur
transformatorns järnkärna.
Uti fig. l och 2 åskådliggöres närmare ifrågavarande
uppfinning. Fig. l visar i vertikalsektion en med
föreliggande anordning försedd transformatorugn, fig. 2 visar
likaledes i vertikalsektion en sådan ugn försedd med en
annan utföringsform af uppfinningen, l och 2 äro de
båda vertikalt uppställda benen af transformatorugnens
järnkärna, hvilka äro upptill och nedtill förenade genom
de båda oken 3. 4: är smältbadet och 5 den primära
