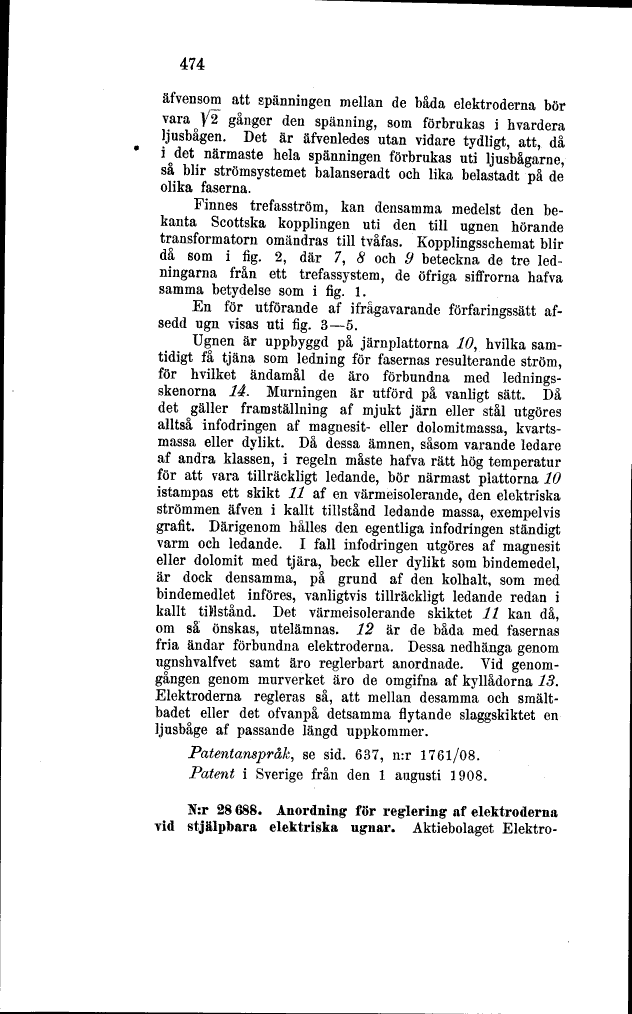

äfvensom att spänningen mellan de båda elektroderna bör
vara ^2 gånger den spänning, som förbrukas i hvardera
ljusbågen. Det är äfvenledes utan vidare tydligt, att, då
i det närmaste hela spänningen förbrukas uti ljusbågarne,
så blir strömsystemet balanseradt och lika belastadt på de
olika faserna.
Finnes trefasström, kan densamma medelst den
bekanta Scottska kopplingen uti den till ugnen hörande
transformatorn omändras till tvåfas. Kopplingsschemat blir
då som i fig. 2, där 7, 8 och 9 beteckna de tre
ledningarna från ett trefassystem, de öfriga siffrorna hafva
samma betydelse som i fig. 1.
En för utförande af ifrågavarande förfaringssätt
afsedd ugn visas uti fig. 3-5.
Ugnen är uppbyggd på järnplattorna 10, hvilka
samtidigt få tjäna som ledning för fasernas resulterande ström,
för hvilket ändamål de äro förbundna med
ledningsskenorna 14. Murningen är utförd på vanligt sätt. Då
det gäller framställning af mjukt järn eller stål utgöres
alltså infodringen af magnesit- eller dolomitmassa,
kvartsmassa eller dylikt. Då dessa ämnen, såsom varande ledare
af andra klassen, i regeln måste hafva rätt hög temperatur
för att vara tillräckligt ledande, bör närmast plattorna 10
istampas ett skikt 11 af en värmeisolerande, den elektriska
strömmen äfven i kallt tillstånd ledande massa, exempelvis
grafit. Därigenom hålles den egentliga infodringen ständigt
varm och ledande. I fall infodringen utgöres af magnesit
eller dolomit med tjära, beck eller dylikt som bindemedel,
är dock densamma, på grund af den kolhalt, som med
bindemedlet införes, vanligtvis tillräckligt ledande redan i
kallt tillstånd. Det värmeisolerande skiktet 11 kan då,
om så önskas, utelämnas. 12 är de båda med fasernas
fria ändar förbundna elektroderna. Dessa nedhänga genom
ugnshvalfvet samt äro reglerbart anordnade. Vid
genomgången genom murverket äro de omgifna af kyllådorna 13.
Elektroderna regleras så, att mellan desamma och
smält-badet eller det ofvanpå detsamma flytande slaggskiktet en
ljusbåge af passande längd uppkommer.
Patentanspråk, se sid. 637, n:r 1761/08.
Patent i Sverige från den l augusti 1908.
N:r 28 688. Anordning för reglering af elektroderna
vid stjälpbara elektriska ugnar. Aktiebolaget Elektro-
