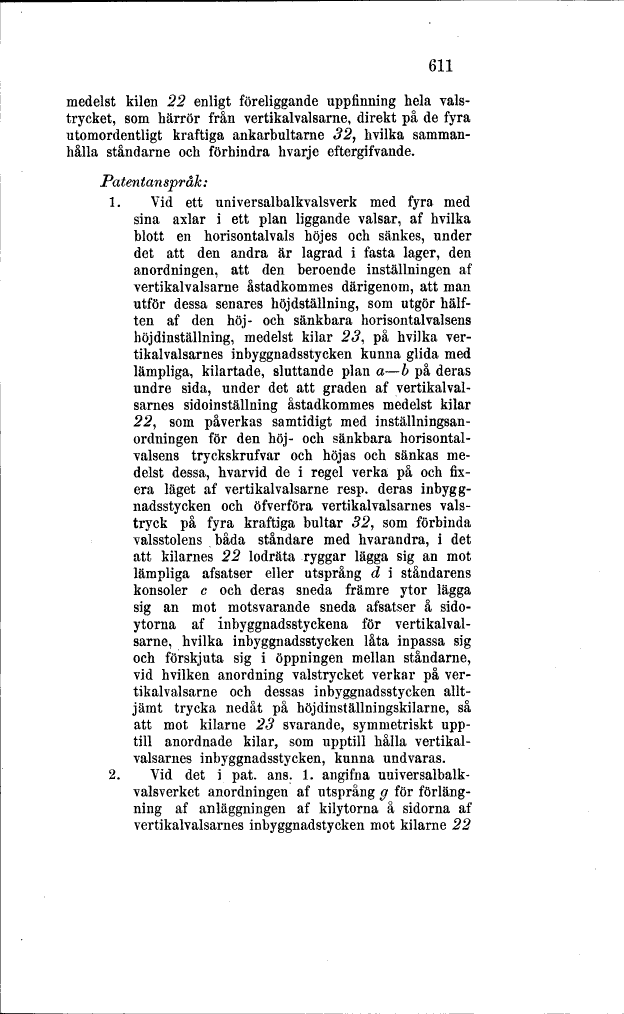

611
medelst kilen 22 enligt föreliggande uppfinning hela
valstrycket, som härrör från vertikalvalsarne, direkt på de fyra
utomordentligt kraftiga ankarbultarne 32, hvilka
sammanhålla ståndarne och förhindra hvarje eftergifvande.
Patentanspråk:
1. Vid ett Universalbalkvalsverk med fyra med
sina axlar i ett plan liggande valsar, af hvilka
blott en horisontalvals höjes och sänkes, under
det att den andra är lagrad i fasta lager, den
anordningen, att den beroende inställningen af
vertikalvalsarne åstadkommes därigenom, att man
utför dessa senares höjdställning, som utgör
hälften af den höj- och sänkbara horisontalvalsens
höjdinställning, medelst kilar 23, på hvilka
ver-tikalvalsarnes inbyggnadsstycken kunna glida med
lämpliga, kilartade, sluttande plan a-b på deras
undre sida, under det att graden af
vertikalval-sarnes sidoinställning åstadkommes medelst kilar
22, som påverkas samtidigt med
inställningsanordningen för den höj- och sänkbara
horisontalvalsens tryckskrufvar och höjas och sänkas
medelst dessa, hvarvid de i regel verka på och
fixera läget af vertikalvalsarne resp. deras
inbyggnadsstycken och öfverföra vertikalvalsarnes
valstryck på fyra kraftiga bultar 32, som förbinda
valsstolens båda ståndare med hvarandra, i det
att kilarnes 22 lodräta ryggar lägga sig an mot
lämpliga afsatser eller utsprång d i ståndarens
konsoler c och deras sneda främre ytor lägga
sig an mot motsvarande sneda afsatser å
sidoytorna af inbyggnadsstyckena för
vertikalvalsarne, hvilka inbyggnadsstycken låta inpassa sig
och förskjuta sig i öppningen mellan ståndarne,
vid hvilken anordning valstrycket verkar på
vertikalvalsarne och dessas inbyggnadsstycken
alltjämt trycka nedåt på höjdinställningskilarne, så
att mot kilarne 23 svarande, symmetriskt
upptill anordnade kilar, som upptill hålla
vertikalvalsarnes inbyggnadsstycken, kunna undvaras.
2. Vid det i pat. ans. 1. angifna
uuiversalbalk-valsverket anordningen af utsprång g för
förlängning af anläggningen af kilytorna å sidorna af
vertikalvalsarnes inbyggnadstycken mot kilarne 22
