613

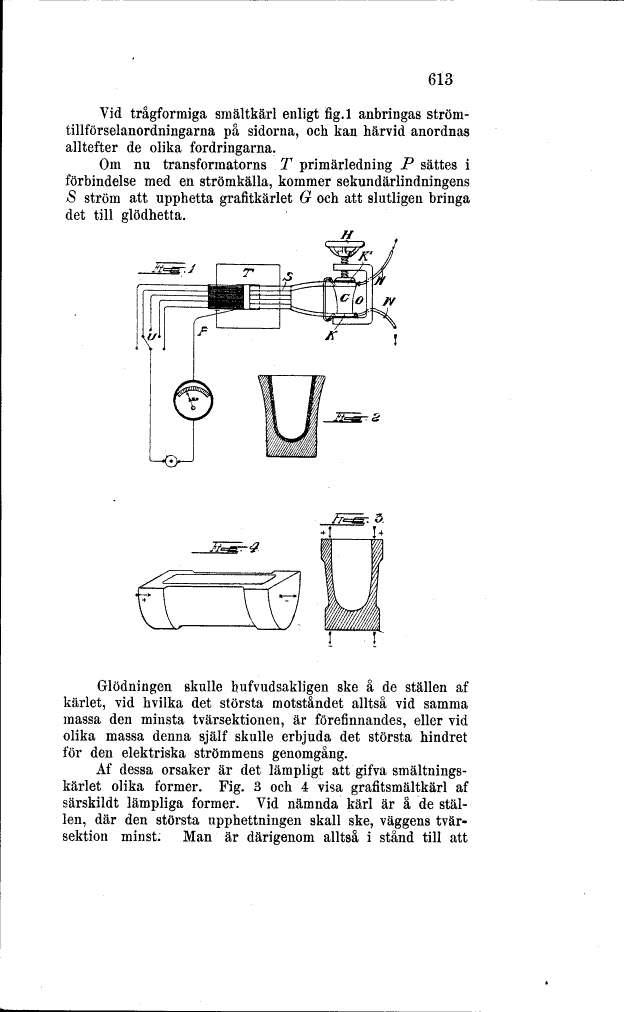

Vid trågformiga smältkärl enligt fig.l anbringas
ström-tillförselanordningarna på sidorna, och kan härvid anordnas
alltefter de olika fordringarna.
Om nu transformatorns T primärledning P sättes i
förbindelse med en strömkälla, kommer sekundärlindningens
5 ström att upphetta grafitkärlet G och att slutligen bringa
det till glödhetta.
Glödningen skulle hufvudsakligen ske å de ställen af
kärlet, vid hvilka det största motståndet alltså vid samma
massa den minsta tvärsektionen, är förefinnandes, eller vid
olika massa denna själf skulle erbjuda det största hindret
för den elektriska strömmens genomgång.
Af dessa orsaker är det lämpligt att gifva
smältningskärlet olika former. Fig. 3 och 4 visa grafitsmältkärl af
särskildt lämpliga former. Vid nämnda kärl är å de
ställen, där den största upphettningen skall ske, väggens
tvärsektion minst. Man är därigenom alltså i stånd till att
