698

3. Utföringsform af den i pat.-ans. 2 angifna
anordningen, kännetecknad därigenom, att den af
två koniska halfcylindrar bestående manteln
sammanhålles med tillhjälp af bandjärn eller ett
scharnerlås.

Patent i Sverige från den 17 maj 1907.

N:r 29 104. Anordning1 yid apparater för formning1
och utläggning af torf i strängar. A. Anrep, Markaryd.

Uppfinningen har till ändamål att åstadkomma
fullständigt jämna och rätt formade torfsträngar, resp.
torf-stycken, och åstadkom mes detta därigenom, att
formnings-ladan vid ungefär sin midtpunkt, mellan främre och bakre
kanten räknadt, är vridbart förbunden med ramen omkring
en vid denna lagrad axel. Formningslådan, som uppbär
bakre änden af ramen, blir genom sagda anordning jämnt
belastad utöfver hela sin yta och kan jämnare och med
större lätthet följa ojämnheter i fältet.

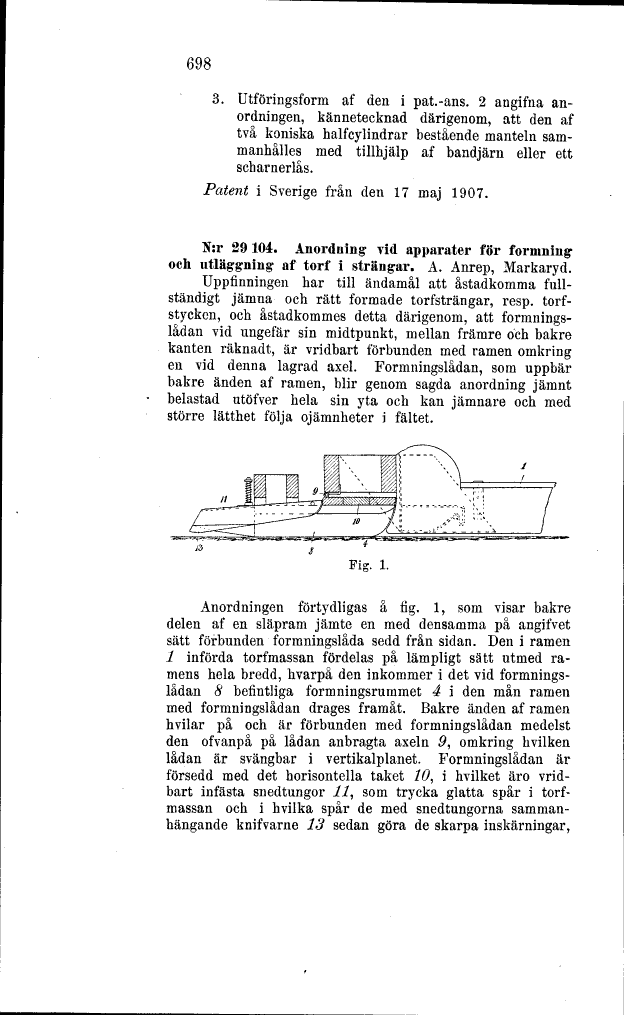

Fig. 1.

Anordningen förtydligas å fig. l, som visar bakre
delen af en släpram jämte en med densamma på angifvet
sätt förbunden formningslåda sedd från sidan. Den i ramen
l införda torfmassan fördelas på lämpligt sätt utmed
ramens hela bredd, hvarpå den inkommer i det vid
formningslådan 8 befintliga formningsrummet 4 i den mån ramen
med formningslådan drages framåt. Bakre änden af ramen
hvilar på och är förbunden med formningslådan medelst
den ofvanpå på lådan anbragta axeln 9, omkring hvilken
lådan är svängbar i vertikalplanet. Formningslådan är
försedd med det horisontella taket 10, i hvilket äro
vridbart infästa snedtungor 11, som trycka glatta spår i
torfmassan och i hvilka spår de med snedtungorna
sammanhängande knifvarne 13 sedan göra de skarpa inskärningar,
