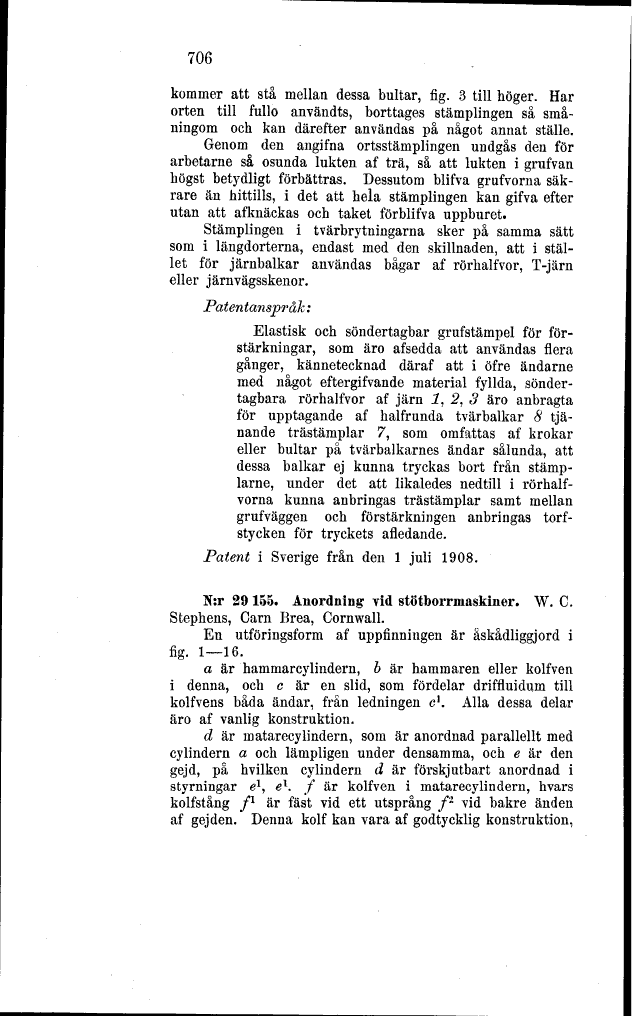

706
kommer att stå mellan dessa bultar, fig. 3 till höger. Har
orten till fullo användts, borttages stämplingen så
småningom och kan därefter användas på något annat ställe.
Genom den angifna ortsstämplingen undgås den för
arbetarne så osunda lukten af trä, så att lukten i grufvan
högst betydligt förbättras. Dessutom blifva grufvorna
säkrare än hittills, i det att hela stämplingen kan gifva efter
utan att afknäckas och taket förblifva uppburet.
Stämplingen i tvärbrytningarna sker på samma sätt
som i längdorterna, endast med den skillnaden, att i
stället för järnbalkar användas bågar af rörhalfvor, T-järn
eller järnvägsskenor.
Patén tanspråk:
Elastisk och söndertagbar grufstämpel för
förstärkningar, som äro afsedda att användas flera
gånger, kännetecknad däraf att i öfre ändarne
med något eftergifvande material fyllda,
sönder-tagbara rörhalfvor af järn l, 2, 3 äro anbragta
för upptagande af halfrunda tvärbalkar 8
tjänande trästämplar 7, som omfattas af krokar
eller bultar på tvärbalkarnes ändar sålunda, att
dessa balkar ej kunna tryckas bort från
stamp-larne, under det att likaledes nedtill i
rörhalf-vorna kunna anbringas trästämplar samt mellan
grufväggen och förstärkningen anbringas
torf-stycken för tryckets afledande.
Patent i Sverige från den l juli 1908.
N:r 29 155. Anordning yid stötborrmaskiner. W. C.
Stephens, Carn Brea, Cornwall.
En utföringsform af uppfinningen är åskådliggjord i
fig. 1-16.
a är hammarcylindern, b är hammaren eller kolfven
i denna, och c är en slid, som fördelar driffluidum till
kolfvens båda ändar, från ledningen c1. Alla dessa delar
äro af vanlig konstruktion.
d är matarecylindern, som är anordnad parallellt med
cylindern a och lämpligen under densamma, och e är den
gejd, på hvilken cylindern d är förskjutbart anordnad i
styrningar e1, e1, f är kolfven i matarecylindern, hvars
kolfstång f1 är fäst vid ett utsprång f1 vid bakre änden
af gejden. Denna kolf kan vara af godtycklig konstruktion,
