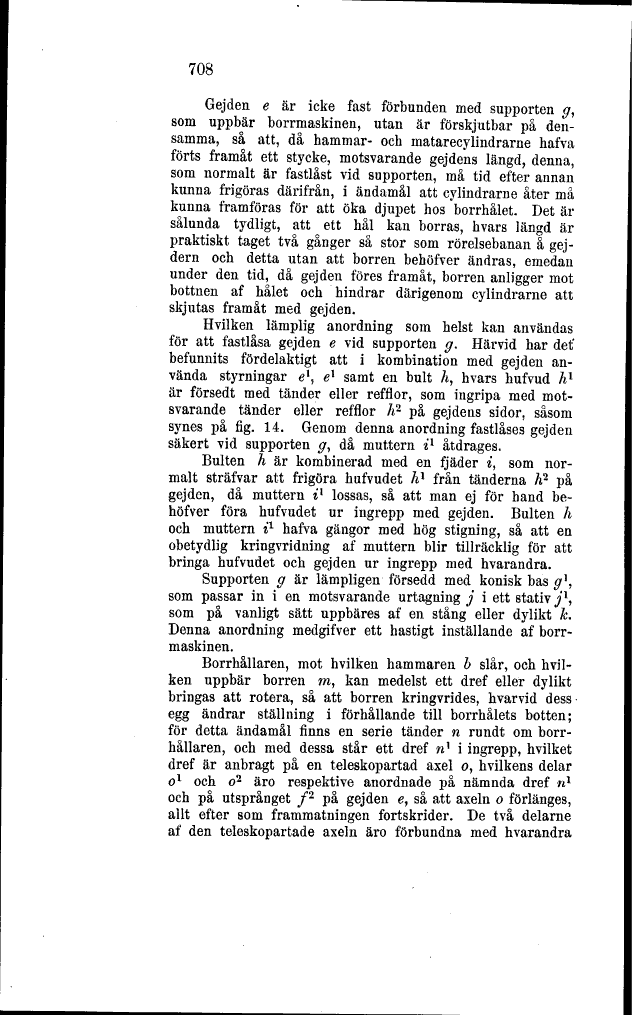

708
G ej den e är icke fast förbunden med supporten g,
som uppbär borrmaskinen, utan är förskjutbar på
densamma, så att, då hammar- och matarecylmdrarne hafva
förts framåt ett stycke, motsvarande gejdens längd, denna,
som normalt är fastlåst vid supporten, må tid efter annan
kunna frigöras därifrån, i ändamål att cylindrarne åter må
kunna framföras för att öka djupet hos borrhålet. Det är
sålunda tydligt, att ett hål kan borras, hvars längd är
praktiskt taget två gånger så stor som rörelsebanan å
gej-dern och detta utan att borren behöfver ändras, emedan
under den tid, då gejden föres framåt, borren anligger mot
bottnen af hålet och hindrar därigenom cylindrarne att
skjutas framåt med gejden.
Hvilken lämplig anordning som helst kan användas
för att fastlåsa gejden e vid supporten g. Härvid har det’
befunnits fördelaktigt att i kombination med gejden
använda styrningar e\ e1 samt en bult A, hvars hufvud h1
är försedt med tänder eller refflor, som ingripa med
motsvarande tänder eller refflor A2 på gejdens sidor, såsom
synes på fig. 14. Genom denna anordning fastlåses gejden
säkert vid supporten </, då muttern i1 åtdrages.
Bulten h är kombinerad med en fjäder i, som
normalt sträfvar att frigöra hufvudet A1 från tänderna A2 på
gejden, då muttern i1 lossas, så att man ej för hand
behöfver föra hufvudet ur ingrepp med gejden. Bulten h
och muttern i1 hafva gängor med hög stigning, så att en
obetydlig kringvridning af muttern blir tillräcklig för att
bringa hufvudet och gejden ur ingrepp med hvarandra.
Supporten g är lämpligen försedd med konisk bas g1,
som passar in i en motsvarande urtagning j i ett stativ j\
som på vanligt sätt uppbäres af en stång eller dylikt k.
Denna anordning medgifver ett hastigt inställande af
borrmaskinen.
Borrhållaren, mot hvilken hammaren b slår, och
hvilken uppbär borren m, kan medelst ett dref eller dylikt
bringas att rotera, så att borren kringvrides, hvarvid dess
egg ändrar ställning i förhållande till borrhålets botten;
för detta ändamål finns en serie tänder n rundt om
borr-hållaren, och med dessa står ett dref n1 i ingrepp, hvilket
dref är anbragt på en teleskopartad axel o, hvilkens delar
o1 och o2 äro respektive anordnade på nämnda dref w1
och på utsprånget /2 på gejden e, så att axeln o förlänges,
allt efter som frammatningen fortskrider. De två delarne
af den teleskopartade axeln äro förbundna med hvarandra
