Full resolution (TIFF) - On this page / på denna sida - Häfte 8 - Meddelanden om svenska patent - Af Kungl. Patent- och Registreringverket meddelade patent - N:r 29 190. Sätt att behandla stål. Schneider & C:ie., Le Creusot
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

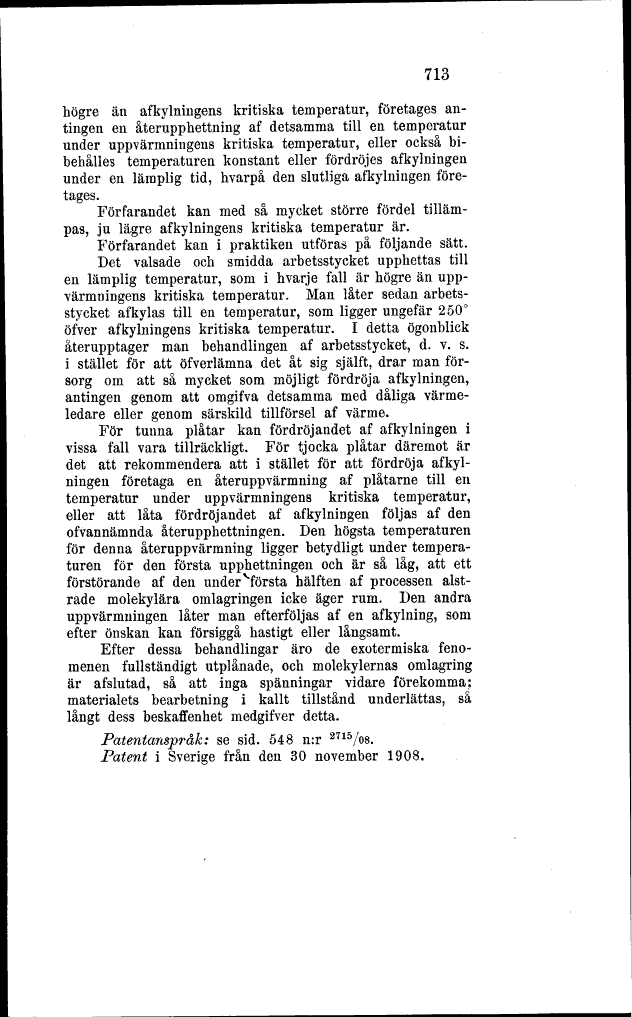

713
högre än afkylningens kritiska temperatur, företages
antingen en återupphettning af detsamma till en temperatur
under uppvärmningens kritiska temperatur, eller också
bibehålles temperaturen konstant eller fördröjes afkylningen
under en lämplig tid, hvarpå den slutliga afkylningen
företages.
Förfarandet kan med så mycket större fördel
tillämpas, ju lägre afkylningens kritiska temperatur är.
Förfarandet kan i praktiken utföras på följande sätt.
Det valsade och smidda arbetsstycket upphettas till
en lämplig temperatur, som i hvarje fall är högre än
uppvärmningens kritiska temperatur. Man låter sedan
arbetsstycket afkylas till en temperatur, som ligger ungefär 250°
öfver afkylningens kritiska temperatur. I detta ögonblick
återupptager man behandlingen af arbetsstycket, d. v. s.
i stället för att öfverlämna det åt sig själft, drar man
försorg om att så mycket som möjligt fördröja afkylningen,
antingen genom att omgifva detsamma med dåliga
värmeledare eller genom särskild tillförsel af värme.
För tunna plåtar kan fördröjandet af afkylningen i
vissa fall vara tillräckligt. För tjocka plåtar däremot är
det att rekommendera att i stället för att fördröja
afkylningen företaga en ateruppvärmning af plåtarne till en
temperatur under uppvärmningens kritiska temperatur,
eller att låta fördröjandet af afkylningen följas af den
ofvannämnda återupphettningen. Den högsta temperaturen
för denna ateruppvärmning ligger betydligt under
temperaturen för den första upphettningen och är så låg, att ett
förstörande af den underförstå hälften af processen
alstrade molekylära omlagringen icke äger rum. Den andra
uppvärmningen låter man efterföljas af en afkylning, som
efter önskan kan försiggå hastigt eller långsamt.
Efter dessa behandlingar äro de exotermiska
fenomenen fullständigt utplånade, och molekylernas omlagring
är afslutad, så att inga spänningar vidare förekomma;
materialets bearbetning i kallt tillstånd underlättas, så
långt dess beskaffenhet medgifver detta.
Patentanspråk: se sid. 548 n:r 2715/os.
Patent i Sverige från den 30 november 1908.
<< prev. page << föreg. sida << >> nästa sida >> next page >>
