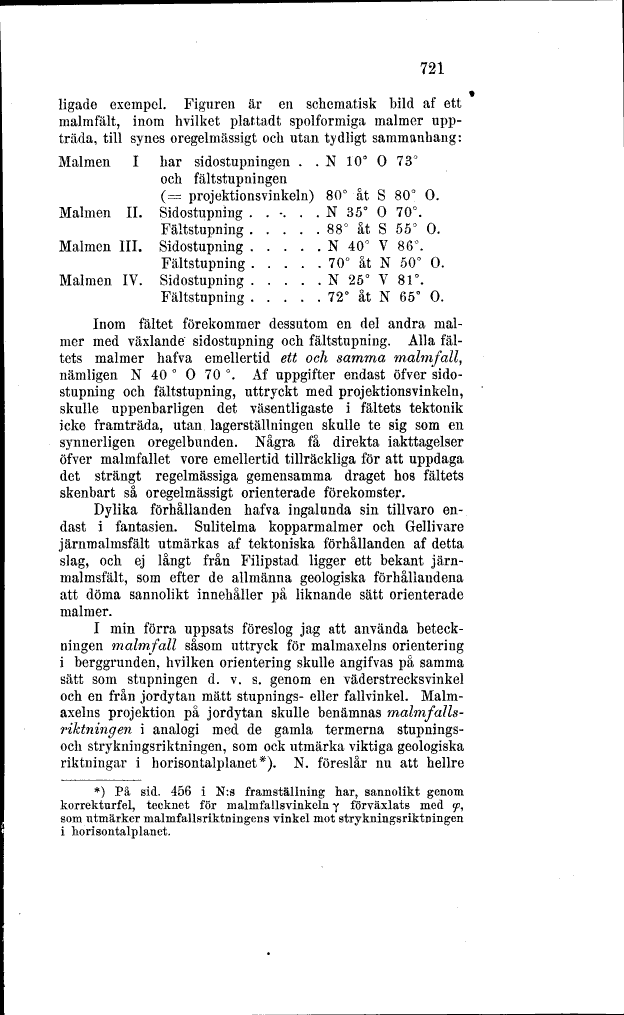

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

721

ligade exempel. Figuren är en schematisk bild af ett
malmfält, inom hvilket plattadt spolformiga malmer
uppträda, till synes oregelmässigt och utan tydligt sammanhang:

Malmen I har sidostupningen . . N 10° O 73°

och fältstupningen

(= projektions vinkeln) 80° åt S 80° O.
Malmen II. Sidostupning . . -. . . N 35° O 70°.

Fältstupning.....88° åt S 55° O.

Malmen III. Sidostupning.....N 40° V 86°.

Fältstupning.....70° åt N 50° O.

Malmen IV. Sidostupning.....N 25° V 81°.

Fältstupning.....72° åt N 65° O.

Inom fältet förekommer dessutom en del andra
malmer med växlande Sidostupning och fältstupning. Alla
fältets malmer hafva emellertid ett och samma malmfall,
nämligen N 40 ° O 70 °. Af uppgifter endast öfver
sido-stupning och fältstupning, uttryckt med projektions vinkeln,
skulle uppenbarligen det väsentligaste i fältets tektonik
icke framträda, utan lagerställningen skulle té sig som en
synnerligen oregelbunden. Några få direkta iakttagelser
öfver malmfallet vore emellertid tillräckliga för att uppdaga
det strängt regelmässiga gemensamma draget hos fältets
skenbart så oregelmässigt orienterade förekomster.

Dylika förhållanden hafva ingalunda sin tillvaro
endast i fantasien. Sulitelma kopparmalmer och Gellivare
järnmalmsfält utmärkas af tektoniska förhållanden af detta
slag, och ej långt från Filipstad, ligger ett bekant
järnmalmsfält, som efter de allmänna geologiska förhållandena
att döma sannolikt innehåller på liknande sätt orienterade
malmer.

I min förra uppsats föreslog jag att använda
beteckningen malmfall såsom uttryck för malmaxelns orientering
i berggrunden, hvilken orientering skulle angifvas pä samma
sätt som stupningen d. v. s. genom en väderstrecksvinkel
och en från jordytan mätt stupnings- eller fallvinkel.
Malmaxelns projektion på jordytan skulle benämnas
malmfalls-riktningen i analogi med de gamla termerna
stupnings-och strykningsriktningen, som ock utmärka viktiga geologiska
riktningar i horisontalplanet*). N. föreslår nu att hellre

*) På sid. 456 i N:s framställning har, sannolikt genom
korrekturfel, tecknet för malmfalls vinkeln y förväxlats med <p,
som utmärker malmfallsriktningens vinkel mot strykningsriktningen
i horisontalplanet.
