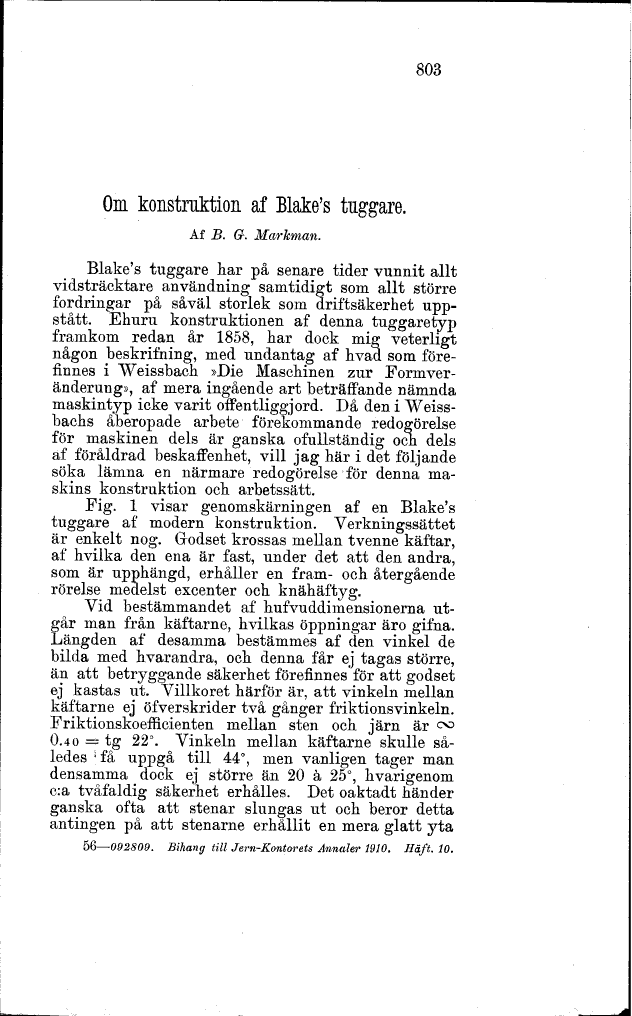

803
Om konstruktion af Blake’s tuggare.
Af B. Gr. Markman.
Blake’s tuggare har på senare tider vunnit allt
vidsträcktare användning samtidigt som allt större
fordringar på såväl storlek som driftsäkerhet
uppstått. Ehuru konstruktionen af denna tuggaretyp
framkom redan år 1858, har dock mig veterligt
någon beskrifning, med undantag af hvad som
förefinnes i Weissbach »Die Maschinen zur
Formver-änderung», af mera ingående art beträffande nämnda
maskintyp icke varit offentliggjord. Då den i
Weiss-bachs åberopade arbete förekommande redogörelse
för maskinen dels är ganska ofullständig och dels
af föråldrad beskaffenhet, vill jag här i det följande
söka lämna en närmare redogörelse för denna
maskins konstruktion och arbetssätt.
Fig. l visar genomskärningen af en Blake’s
tuggare af modern konstruktion. Verkningssättet
är enkelt nog. Godset krossas mellan tvenne käftar,
af hvilka den ena är fast, under det att den andra,
som är upphängd, erhåller en fram- och återgående
rörelse medelst excenter och knähäftyg.
Vid bestämmandet af hufvuddimensionerna ut-
Elr man från käftarne, hvilkas öppningar äro gifna,
ängden af desamma bestämmes af den vinkel de
bilda med hvarandra, och denna får ej tagas större,
än att betryggande säkerhet förefinnes för att godset
ej kastas ut. Villkoret härför är, att vinkeln mellan
käftarne ej öfverskrider två gånger friktionsvinkeln.
Friktionskoefficienten mellan sten och järn är c^
0.40 = tg 22°. Vinkeln mellan käftarne skulle
således *få uppgå till 44°, men vanligen tager man
densamma dock ej större än 20 a 25°, hvarigenom
c:a tvåfaldig säkerhet erhålles. Det oaktadt händer
ganska ofta att stenar slungas ut och beror detta
antingen på att stenarne erhållit en mera glatt yta
56-092809. Bihang till Jern-Kontorets Annaler 1910. Haft. 10.
