818

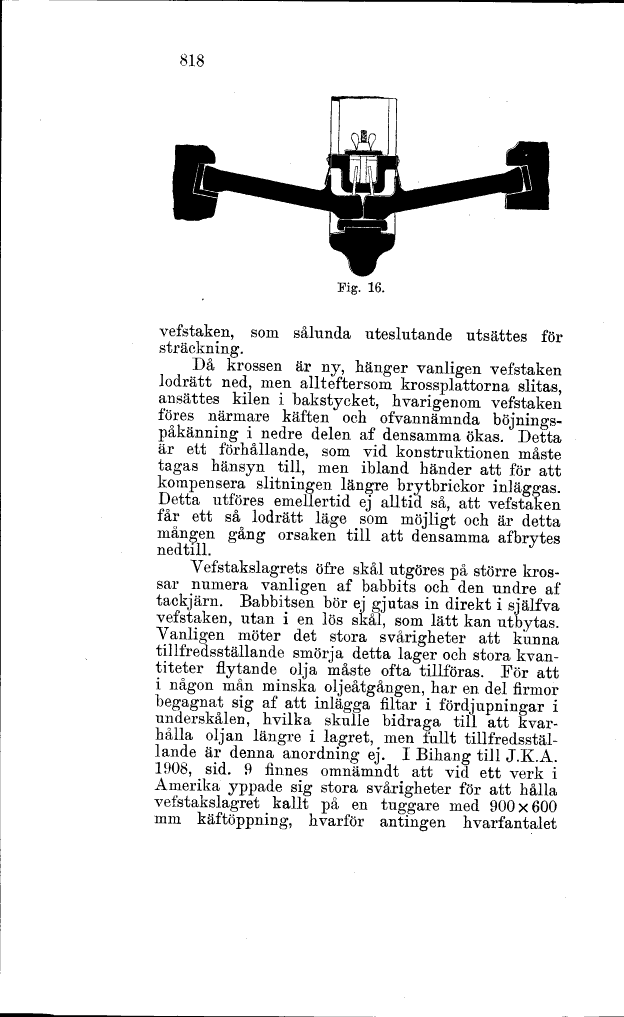

Fig. 16.
vefstaken, som sålunda uteslutande utsättes för
sträckning.
Då krossen är ny, hänger vanligen vefstaken
lodrätt ned, men allteftersom krossplattorna slitas,
ansattes kilen i bakstycket, hvarigenom vefstaken
föres närmare käften och ofvannämnda
böjnings-påkänning i nedre delen af densamma ökas. Detta
är ett förhållande, som vid konstruktionen måste
tagas hänsyn till, men ibland händer att för att
kompensera slitningen längre brytbrickor inläggas.
Detta utföres emellertid ej alltid så, att vefstaken
får ett så lodrätt läge som möjligt och är detta
mången gång orsaken till att densamma afbrytes
nedtill.
Vefstakslagrets öfre skål utgöres på större
krossar numera vanligen af babbits och den undre af
tackjärn. Babbitsen bör ej gjutas in direkt i själfva
vefstaken, utan i en lös skål, som lätt kan utbytas.
Vanligen möter det stora svårigheter att kunna
tillfredsställande smörja detta lager och stora
kvantiteter flytande olja måste ofta tillföras. För att
i någon mån minska oljeåtgången, har en del firmor
begagnat sig af att inlägga filtar i fördjupningar i
underskålen, hvilka skulle bidraga till att
kvarhålla oljan längre i lagret, men fullt
tillfredsställande är denna anordning ej. I Bihang till J.K.A.
1908, sid. 9 finnes omnämndt att vid ett verk i
Amerika yppade sig stora svårigheter för att hålla
vefstakslagret kallt på en tuggare med 900 x 600
mm käftöppning, hvarför antingen h värf antal et
