Full resolution (TIFF) - On this page / på denna sida - Häfte 10 - Tekniska meddelanden - Om nickels och koppars inflytande på hållfastheten hos elektrolytiskt järn
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

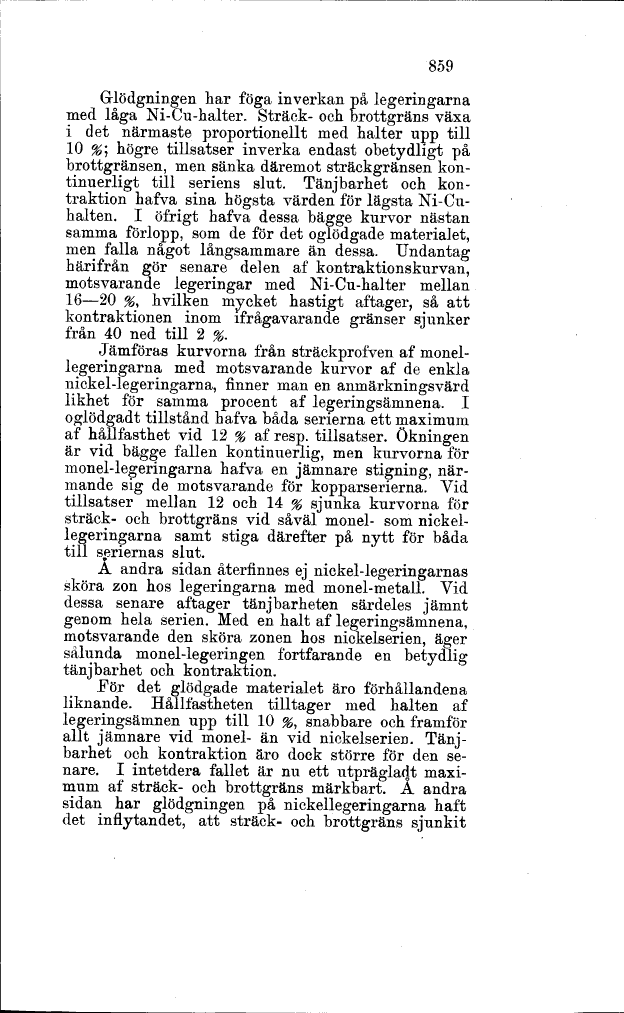

859
Grlödgningen har föga inverkan på legeringarna
med låga Ni-Cu-halter. Sträck- och brottgräns växa
i det närmaste proportionellt med halter upp till
10 %\ högre tillsatser inverka endast obetydligt på
brottgränsen, men sänka däremot sträckgränsen
kontinuerligt till seriens slut. Tänjbarhet och
kon-traktion hafva sina högsta värden för lägsta
Ni-Cu-halten. I öfrigt hafva dessa bägge kurvor nästan
samma förlopp, som de för det oglödgade materialet,
men falla något långsammare än dessa. Undantag
härifrån gör senare delen af kontraktionskurvan,
motsvarande legeringar med Ni-Cu-halter mellan
16-20 %, hvilken mycket hastigt aftager, så att
kontraktionen inom ifrågavarande gränser sjunker
från 40 ned till 2 %.
Jämföras kurvorna från sträckprofven af
monel-legeringarna med motsvarande kurvor af de enkla
nickel-legeringarna, finner man en anmärkningsvärd
likhet för samma procent af legeringsämnena. I
o glödgadt tillstånd hafva båda serierna ett maximum
af hållfasthet vid 12 % af resp. tillsatser. Ökningen
är vid bägge fallen kontinuerlig, men kurvorna för
monel-legeringarna hafva en jämnare stigning,
närmande sig de motsvarande för kopparserierna. Vid
tillsatser mellan 12 och 14 % sjunka kurvorna för
sträck- och brottgräns vid såväl monel- som
nickellegeringarna samt stiga därefter på nytt för båda
till seriernas slut.
Å andra sidan återfinnes ej nickel-legeringarnas
sköra zon hos legeringarna med monel-metall. Vid
dessa senare aftager tänjbarheten särdeles jämnt
genom hela serien. Med en halt af legeringsämnena,
motsvarande den sköra zonen hos nickelserien, äger
sålunda monel-legeringen fortfarande en betydlig
tänjbarhet och kontraktion.
För det glödgade materialet äro förhållandena
liknande. Hållfastheten tilltager med halten af
legeringsämnen upp till 10 %, snabbare och framför
allt jämnare vid monel- än vid nickelserien.
Tänjbarhet och kontraktion äro dock större för den
senare. I intetdera fallet är nu ett utprägladt
maximum af sträck- och brottgräns märkbart. Å andra
sidan har glödgningen på nickellegeringarna haft
det inflytandet, att sträck- och brottgräns sjunkit
<< prev. page << föreg. sida << >> nästa sida >> next page >>
