Full resolution (TIFF) - On this page / på denna sida - Häfte 10 - Tekniska meddelanden - Om nickels och koppars inflytande på hållfastheten hos elektrolytiskt järn
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

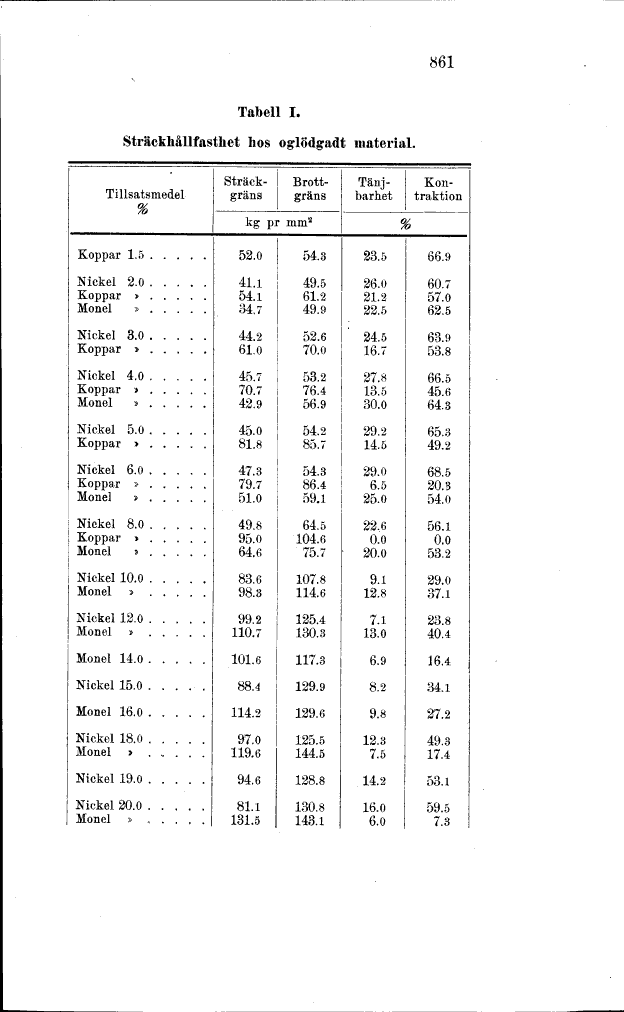

861
Tabell I.
Sträckhållfasthet hos oglödgadt material.
Tillsatsmedel
%
Sträckgräns
Brott-gräns
Tänjbarhet
Kon-traktion
kg pr
mm2
a
/
5>
Koppar 1.5..... 52.0 54.3 23.5 66.9
Nickel 2.0..... 41.1 j 49.5 26.0 60.7
Koppar *..... 54.1 61.2 21.2 57.0
Monel »..... 34.7 49.9 22.5 62.5
Nickel 3.0..... 44.2 52.6 ’ 24.5 63.9
Koppar >..... 61.0 70.0 16.7 53.8
Nickel 4.0..... 45.7 53.2 27.8 66.5
Koppar »..... 70.7 76.4 13.5 45.6
Monel »..... 42.9 56.9 | 30.0 64.3
i
Nickel 5.0..... 45.0 54.2 29.2 65.3
Koppar >..... 81.8 j 85.7 14.5 49.2
Nickel 6.0..... 47.3 54.3 29.0 68.5
Koppar »..... 79.7 86.4 6.5 20.3
Mone] >..... 51.0 59.1 25.0 54.0
Nickel 8.0..... 49.8 64.5 22.6 56.1
Koppar >..... 95.0 104.6 0.0 0.0
Monel »..... 64.6 75.7 . 20.0 53.2
j
Nickel 10.0..... 83.6 l 107.8 9.1 29.0
Monel >..... 98.3 114.6 12.8 37.1
Nickel 12.0..... 99.2 125.4 7.1 23.8
Monel »..... 110.7 130.3 13.0 40.4
Monel 14.0..... 101.6 117.3 6.9 16.4
Nickel 15.0 . .... 88.4 129.9 8.2 34.1
Monel 16.0..... 114.2 129.6 9.8 27.2
Nickel 18.0..... 97.0 125.5 12.3 49.3
Monel > ...... 119.6 144.5 7.5 17.4
Nickel 19.0..... 94.6 128.8 14.2 53.1
Nickel 20.0..... 81.1 130.8 16.0 59.5
Monel »..... 131.5 143.1 6.0 7.3
<< prev. page << föreg. sida << >> nästa sida >> next page >>
