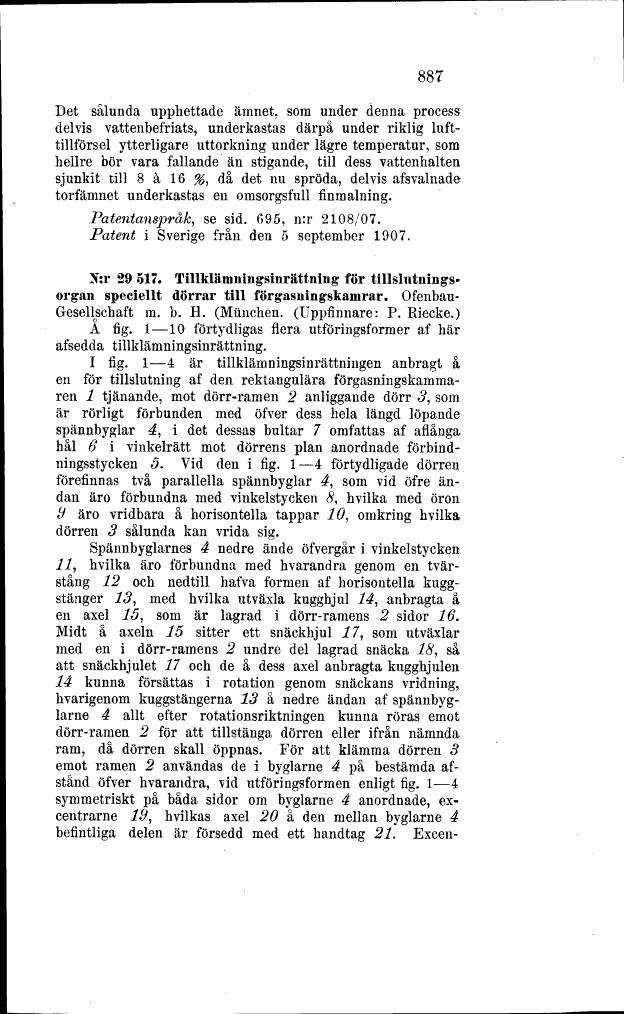

887
Det sålunda upphettade ämnet, som under denna process
delvis vattenbefriats, underkastas därpå under riklig
lufttillförsel ytterligare uttorkning under lägre temperatur, som
hellre bör vara fallande än stigande, till dess vattenhalten
sjunkit till 8 å 16 %, då det nu spröda, delvis afsvalnade
torfämnet underkastas en omsorgsfull anmälning.
Patentanspråk, se sid. 695, n:r 2108/07.
Patent i Sverige från den 5 september 1907.
X:r 29 517. Tillklämningsinrättning för
tillslutningsorgan speciellt dörrar till förgasningskamrar.
Ofenbau-Gesellschaft m. b. H. (Munchen. (Uppfinnare: P. Riecke.)
A fig. l-10 förtydligas flera ut f örings f orm er af här
afsedda tillklämningsinrättning.
I fig. l-4 är tillklämningsinrättningen anbragt å
en för tillslutning af den rektangulära
förgasningskamma-ren l tjänande, mot dörr-ramen 2 anliggande dörr 3, som
är rörligt förbunden med öfver dess hela längd löpande
spännbyglar 4, i det dessas bultar 7 omfattas af aflånga
hål 6 i vinkelrätt mot dörrens plan anordnade
förbindningsstycken 5. Vid den i fig. 1-4 förtydligade dörren
förefinnas två parallella spännbyglar 4, som vid öfre
ändan äro förbundna med vinkelstycken 8, hvilka med öron
9 äro vridbara å horisontella tappar 10, omkring hvilka
dörren 3 sålunda kan vrida sig.
Spännbyglarnes 4= nedre ände öfvergår i vinkelstycken
11, hvilka äro förbundna med hvarandra genom en
tvärstång 12 och nedtill hafva formen af horisontella
kugg-stänger 13, med hvilka utväxla kugghjul 14, anbragta å
en axel 15, som är lagrad i dörr-ramens 2 sidor 16.
Midt å axeln 15 sitter ett snäckhjul 17, som utväxlar
med en i dörr-ramens 2 undre del lagrad snäcka 18, så
att snäckhjulet 17 och de å dess axel anbragta kugghjulen
14 kunna försättas i rotation genom snäckans vridning,
hvarigenom kuggstängerna 13 å nedre ändan af
spännbyg-larne 4 allt efter rotationsriktningen kunna röras emot
dörr-ramen 2 för att tillstänga dörren eller ifrån nämnda
ram, då dörren skall öppnas. För att klämma dörren 3
emot ramen 2 användas de i byglarne 4 på bestämda
afstånd öfver hvarandra, vid utföringsformen enligt fig. l-4
symmetriskt på båda sidor om byglarne 4 anordnade,
ex-centrarne 19, hvilkas axel 20 å den mellan byglarne 4
befintliga delen är försedd med ett handtag 21. Excen-
