Full resolution (TIFF) - On this page / på denna sida - Häfte 11 - Uppsatser - Experimentella undersökningar rörande Hoeschprocessen, af Fr. Springorum
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

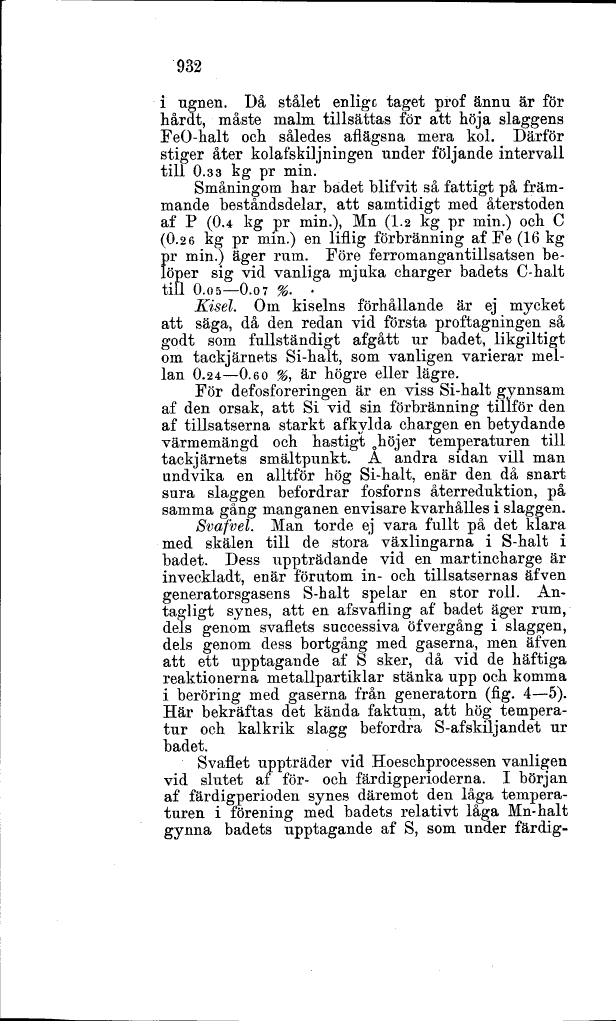

932
i ugnen. Då stålet enlig c taget prof ännu är för
hårdt, måste malm tillsättas för att höja slaggens
FeO-halt och således aflägsna mera kol. Därför
stiger åter kolafskiljningen under följande intervall
till 0.33 kg pr min.
Småningom har badet blifvit så fattigt på
främmande beståndsdelar, att samtidigt med återstoden
af P (0.4 kg pr min.), Mn (1.2 kg pr min.) och C
(0.26 kg pr min.) en liflig förbränning af Fe (16 kg
Er min.) äger rum. Före ferromangantillsatsen
be-3per sig vid vanliga mjuka charger badets C-halt
till 0.05-0.07 %. >
Kisel. Om kiselns förhållande är ej mycket
att säga, då den redan vid första proftagningen så
godt som fullständigt afgått ur badet, likgiltigt
om tackjärnets Si-halt, som vanligen varierar
mellan 0.24-0.60 %, är högre eller lägre.
För defosforeringen är en viss Si-halt gynnsam
af den orsak, att Si vid sin förbränning tillför den
af tillsatserna starkt afkylda chargen en betydande
värmemängd och hastigt Ohöjer temperaturen till
tackjärnets smältpunkt. Å andra sidan vill man
undvika en alltför hög Si-halt, enär den då snart
sura slaggen befordrar fosforns återreduktion, på
samma gång manganen envisare kvarhålles i slaggen.
Svafvel. Man torde ej vara fullt på det klara
med skälen till de stora växlingarna i S-halt i
badet. Dess uppträdande vid en martincharge är
inveckladt, enär förutom in- och tillsatsernas äfven
generatorsgasens S-halt spelar en stor roll.
Antagligt synes, att en afsvafling af badet äger rum,
dels genom Svaflets successiva öfvergång i slaggen,
dels genom dess bortgång med gaserna, men äfven
att ett upptagande af S sker, då vid de häftiga
reaktionerna metallpartiklar stänka upp och komma
i beröring med gaserna från generatorn (fig. 4-5).
Här bekräftas det kända faktum, att hög
temperatur och kalkrik slagg befordra S-afskiljandet ur
badet.
Svaflet uppträder vid Hoeschprocessen vanligen
vid slutet af för- och färdigperioderna. I början
af färdigperioden synes däremot den låga
temperaturen i förening med badets relativt låga Mn-halt
gynna badets upptagande af S, som under färdig-
<< prev. page << föreg. sida << >> nästa sida >> next page >>
