35
meringsmaskinen har nämligen överförts i värme samt bortletts med
kylvatten eller genom strålning. Det teoretiska beviset för denna sats
är följande:
En kropps totala energi utgöres av dels dynamisk och dels statisk
energi. Då luften i detta fall befinner sig i vila såväl före kompri¬
meringen som i luftklockan är dess dynamiska energi lika med noll, och
vi behöva endast taga hänsyn till den statiska. En kropps statiska
energi är summan av dess inre och yttre energi. Kroppens inre energi
bestämmes av den värmemängd den innehåller, och då luften skulle ha
Va
ar ERA REN
A
Cs Y,
o
Ä De CW,
An
&
Vi

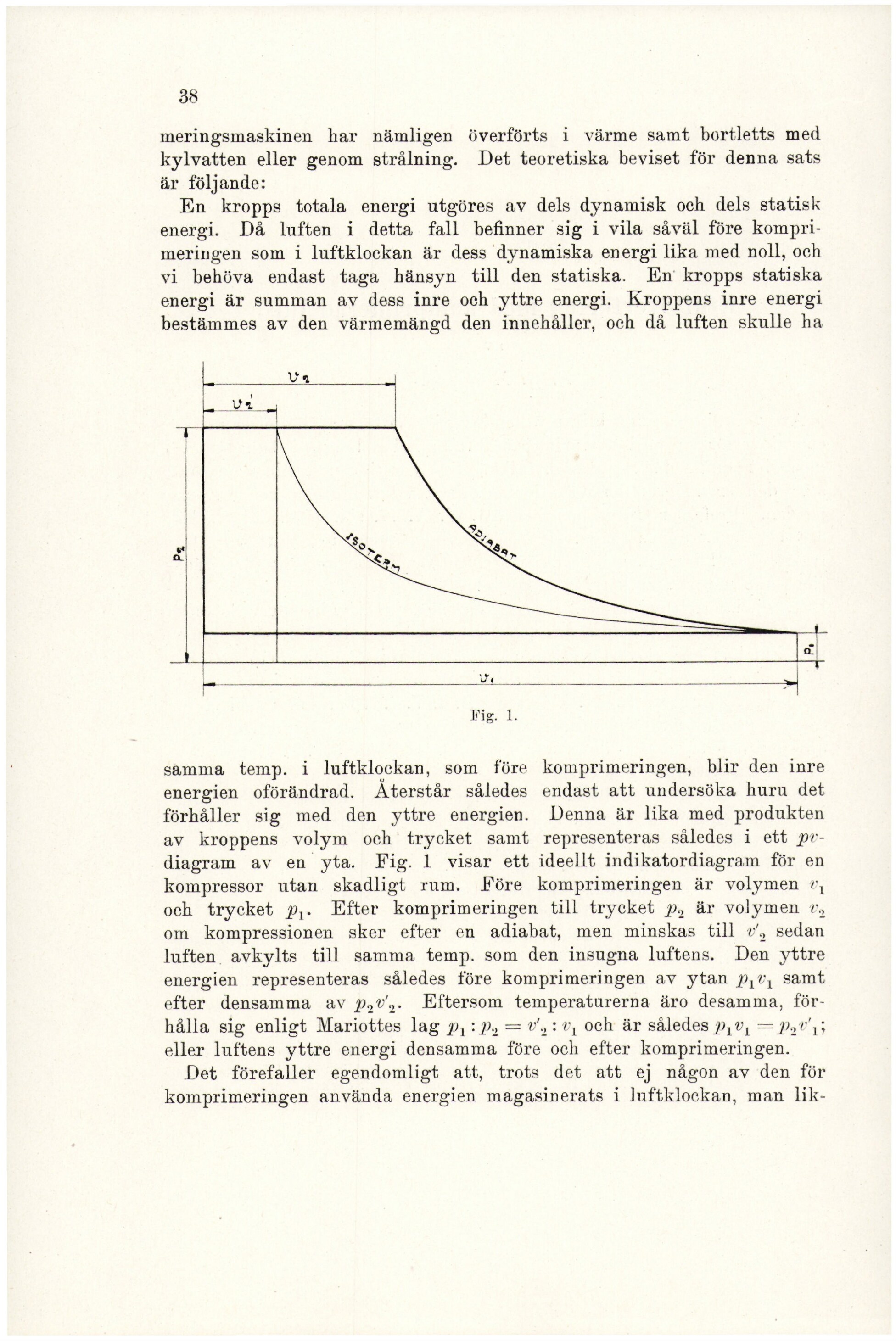

Fig. 1.
samma temp. i luftklockan, som före komprimeringen, blir den inre
energien oförändrad. Återstår således endast att undersöka huru det
förhåller sig med den yttre energien. Denna är lika med produkten
av kroppens volym och ’ trycket samt representeras således i ett pv¬
diagram av en yta. Fig. 1 visar ett ideellt indikatordiagram för en
kompressor utan skadligt rum. Före komprimeringen är volymen v,
och trycket p,. Efter komprimeringen till trycket p, är volymen v,
om kompressionen sker efter en adiabat, men minskas till »’, sedan
luften avkylts till samma temp. som den insugna luftens. Den yttre
energien representeras således före komprimeringen av ytan pv, samt
efter densamma av p,v’,. Eftersom temperaturerna äro desamma, för¬
hålla sig enligt Mariottes lag p,:p, = v’,:v, och är således pv, = pav’,;
eller luftens yttre energi densamma före och efter komprimeringen.
Det förefaller egendomligt att, trots det att ej någon av den för
komprimeringen använda energien magasinerats i luftklockan, man lik¬
