40

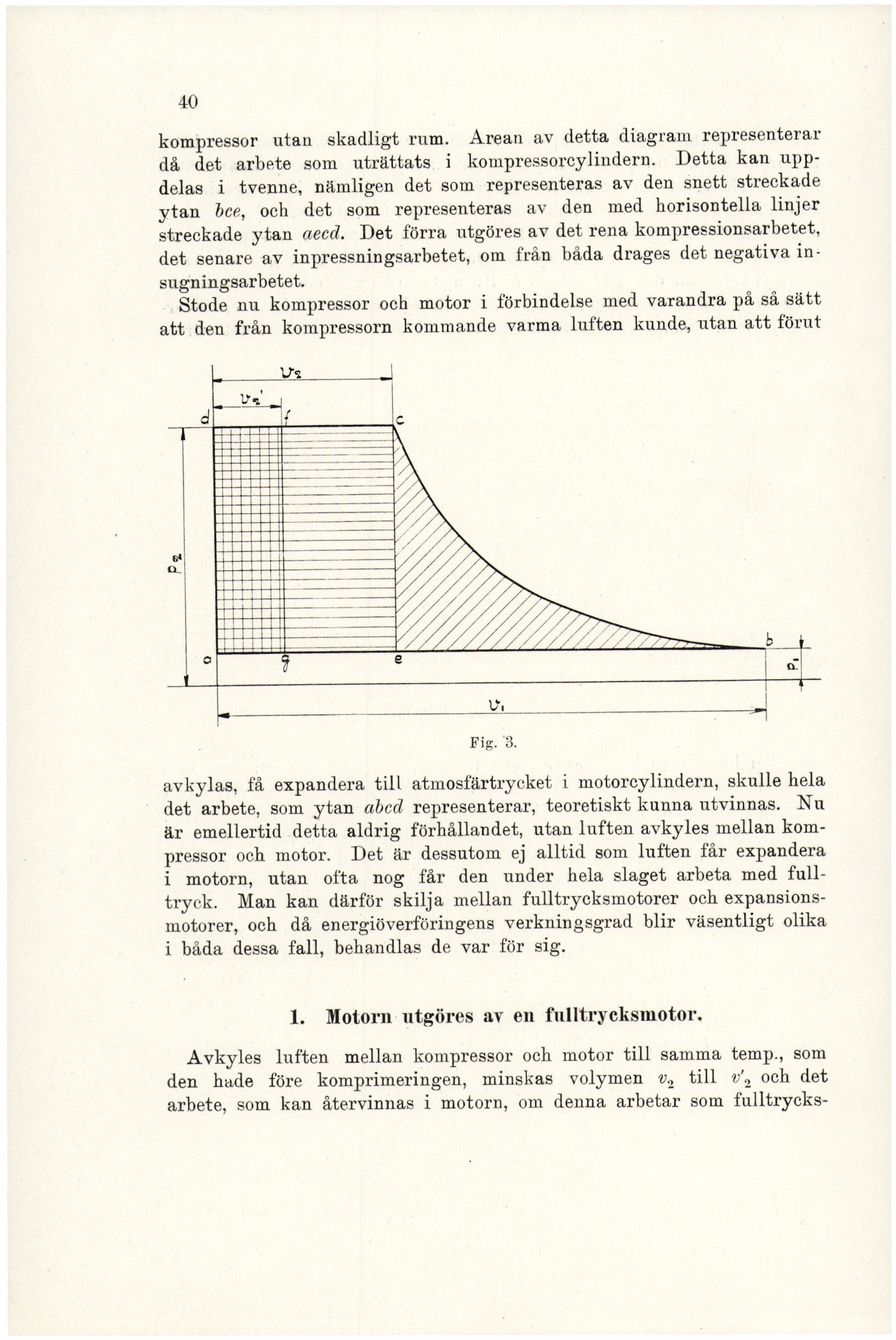

kompressor utan skadligt rum. Arean av detta diagram representerar
då det arbete som uträttats i kompressorcylindern. Detta kan upp¬
delas i tvenne, nämligen det som representeras av den snett streckade
ytan bee, och det som representeras av den med horisontella linjer
streckade ytan aecd. Det förra utgöres av det rena kompressionsarbetet,
det senare av inpressningsarbetet, om från båda drages det negativa in¬
sugningsarbetet.
Stode nu kompressor och motor i förbindelse med varandra på så sätt
att den från kompressorn kommande varma luften kunde, utan att förut
avkylas, få expandera till atmosfärtrycket i motorcylindern, skulle hela
det arbete, som ytan abed representerar, teoretiskt kunna utvinnas. Nu
är emellertid detta aldrig förhållandet, utan luften avkyles mellan kom¬
pressor och motor. Det är dessutom ej alltid som luften får expandera
i motorn, utan ofta nog får den under hela slaget arbeta med full¬
tryck. Man kan därför skilja mellan fulltrycksmotorer och expansions¬
motorer, och då energiöverföringens verkningsgrad blir väsentligt olika
i båda dessa fall, behandlas de var för sig.
1. Motorn utgöres av en fulltrycksmotor.
Avkyles luften mellan kompressor och motor till samma temp., som
den hade före komprimeringen, minskas volymen », till », och det
arbete, som kan återvinnas i motorn, om denna arbetar som fulltrycks¬
