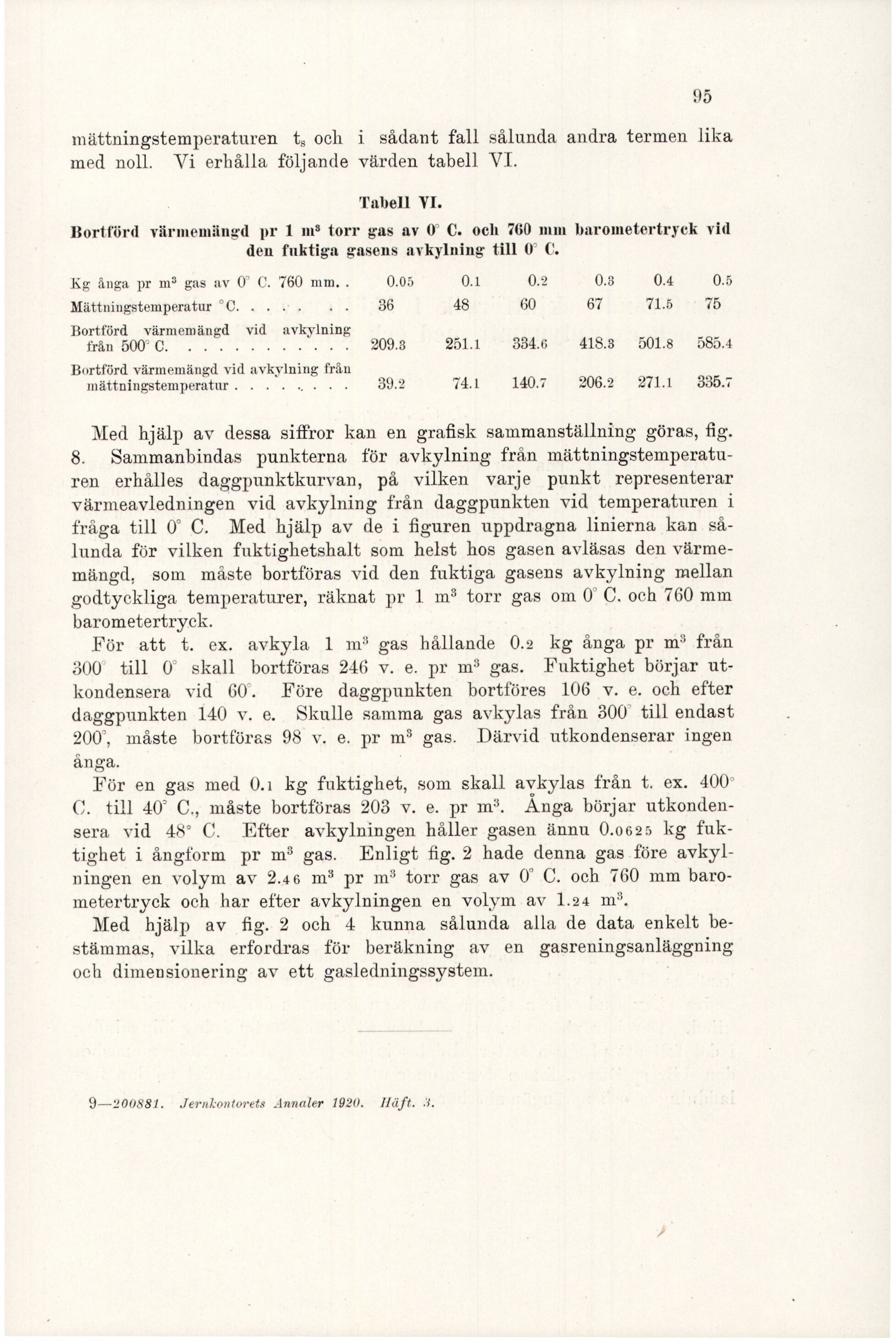

mättningstemperaturen t, och i sådant fall sålunda andra termen lika
med noll. Vi erhålla följande värden tabell VI.
Tabell VI.
Bortförd värmemängd pr 1 m? torr gas av 0 C. och 760 mm barometertryck vid
den fuktiga gasens avkylning till 0” C.
Kg ånga pr m? gas av 0 OC. 760 mm. . 0.05 0.1 0.2 0.3 0.4 0.5
Mättningstemperatur ”C. . . vv. AES 48 60 Sd vLd YD
Bortförd värmemängd vid avkylning
LE 1 bad SÖNER NE SR Ag AE ägde al So 209.3 oll 334.6 41585 HOS O80.4
Bortförd värmemängd vid avkylning från
mättningstemperatur . . . . . öar SAT SADE 74.1 140.7 206.2 – FL d80.7
Med hjälp av dessa siffror kan en grafisk sammanställning göras, fig.
8. Sammanbindas punkterna för avkylning från mättningstemperatu¬
ren erhålles daggpunktkurvan, på vilken varje punkt representerar
värmeavledningen vid avkylning från daggpunkten vid temperaturen i
fråga till O’ C. Med hjälp av de i figuren uppdragna linierna kan så¬
lunda för vilken fuktighetshalt som helst hos gasen avläsas den värme¬
mängd, som måste bortföras vid den fuktiga gasens avkylning mellan
godtyckliga temperaturer, räknat pr 1 m? torr gas om 0’ C. och 760 mm
barometertryck.
För att t. ex. avkyla 1 m? gas hållande 0.2 kg ånga pr m” från
300” till 0 skall bortföras 246 v. e. pr m3 gas. Fuktighet börjar ut¬
kondensera vid 60. Före daggpunkten bortföres 106 v. e. och efter
daggpunkten 140 v. e. Skulle samma gas avkylas från 300" till endast
200”, måste bortföras 98 v. e. pr m? gas. Därvid utkondenserar ingen
ånga. )
För en gas med 0.1 kg fuktighet, som skall avkylas från t. ex. 400”
C. till 40 C., måste bortföras 203 v. e. pr m3. Ånga börjar utkonden¬
sera vid 48 C. Efter avkylningen håller gasen ännu 0.0625 kg fuk¬
tighet i ångform pr m? gas. Enligt fig. 2 hade denna gas före avkyl¬
ningen en volym av 2.46 m? pr m? torr gas av 0’ OC. och 760 mm baro¬
metertryck och har efter avkylningen en volym av 1.24 m”.
Med hjälp av fig. 2 och 4 kunna sålunda alla de data enkelt be¬
stämmas, vilka erfordras för beräkning av en gasreningsanläggning
och dimensionering av ett gasledningssystem.
9—200881. Jernkontorets Annaler 1920. Häft. 3.
