Full resolution (JPEG) - On this page / på denna sida - Häfte nr 4 - Magnetiska undersökningar på järnalmsmineral och konstgjorda silikat med järn och mangan, av E. A. Holm - § 5. Magnetisk undersökning av konstgjorda silikat med järn och mangan
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

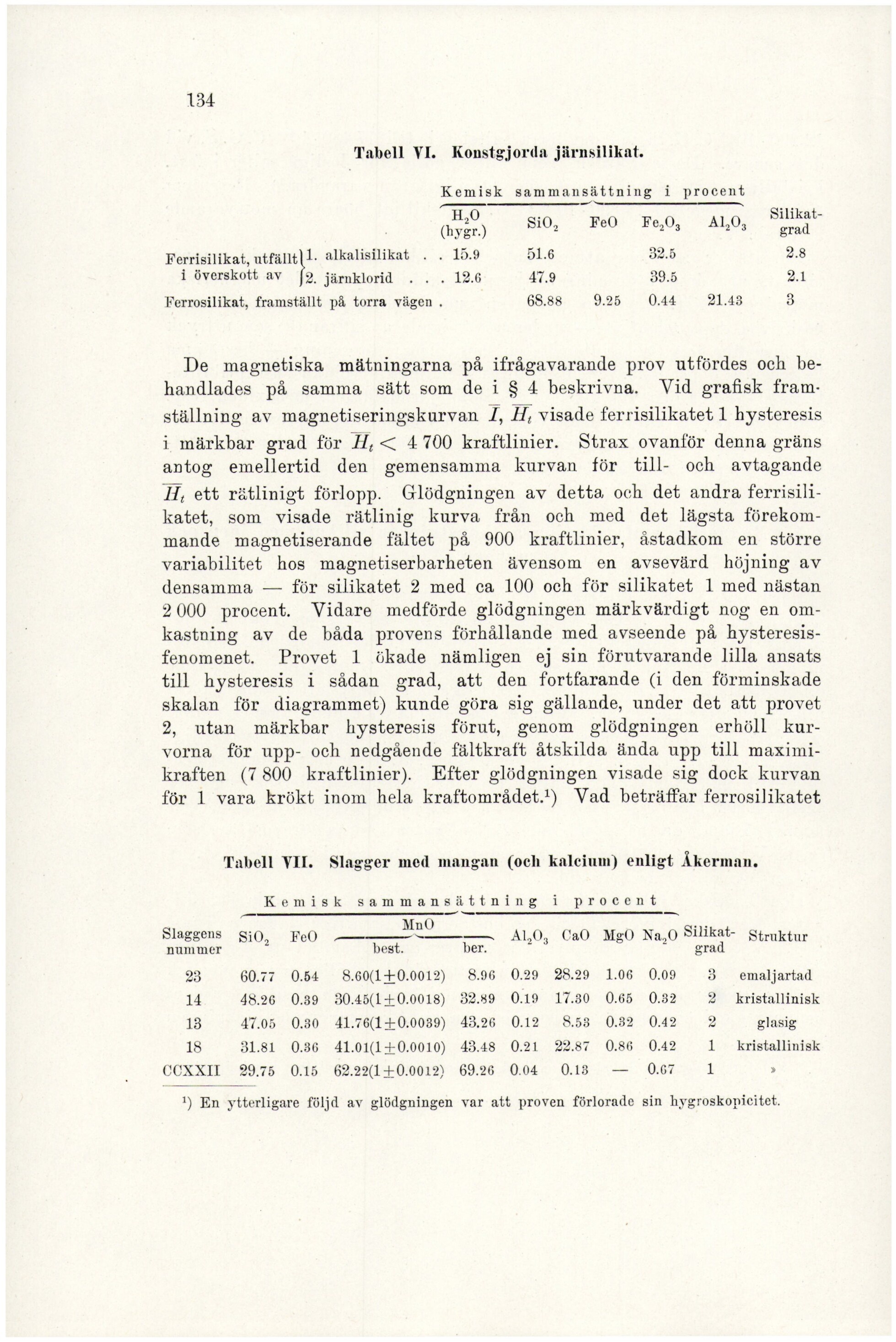

134
Tabell VI. Konstgjorda järnsilikat.
Kemisk sammansättning i procent
yen Si0, FE0: ROT AROS paneri
Ferrisilikat, utfällt| 1. alkalisilikat . . 15.9 51.6 32.5
i överskott av A järnklokd > >. 12.6 47.9 ås
Ferrosilikat, framställt på torra vägen . 68.88 an Sd :
De magnetiska mätningarna på ifrågavarande prov utfördes och be¬
handlades på samma sätt som de i 8 4 beskrivna. Vid grafisk fram¬
ställning av magnetiseringskurvan I, H, visade ferrisilikatet 1 hysteresis
i märkbar grad för H,< 4700 kraftlinier. Strax ovanför denna gräns
antog emellertid den gemensamma kurvan för till- och avtagande
H, ett rätlinigt förlopp. Glödgningen av detta och det andra ferrisili¬
katet, som visade rätlinig kurva från och med det lägsta förekom¬
mande magnetiserande fältet på 900 kraftlinier, åstadkom en större
variabilitet hos magnetiserbarheten ävensom en avsevärd höjning av
densamma — för silikatet 2 med ca 100 och för silikatet 1 med nästan
2000 procent. Vidare medförde glödgningen märkvärdigt nog en om¬
kastning av de båda provens förhållande med avseende på hysteresis¬
fenomenet. Provet 1 ökade nämligen ej sin förutvarande lilla ansats
till hysteresis i sådan grad, att den fortfarande (i den förminskade
skalan för diagrammet) kunde göra sig gällande, under det att provet
2, utan märkbar hysteresis förut, genom glödgningen erhöll kur¬
vorna för upp- och nedgående fältkraft åtskilda ända upp till maximi¬
kraften (7800 kraftlinier). Efter glödgningen visade sig dock kurvan
för 1 vara krökt inom hela kraftområdet.!) Vad beträffar ferrosilikatet
Tabell VII. Slagger med mangan (och kalcium) enligt Åkerman.
Kemisk semnmmensttitrirg i procent
MnO Så
Slaggens gi0, Fe0 — SS — ALLO, CaO MgO Na,0 Silikat- Struktur
nummer best. ber. ; öd grad
23 60.77 "0.54 -8.60(1-F0-0012)- 8.961 0.29 28:29 1.06 0:09 3 emaljartad
14 48.26 0.39 30.45(1+0.0018) 32.89 0.19 17.380 0.65 0.82 2 kristallinisk
13 47:05 0.30 41:701+0:0089) 43:26 0:12 18.58 —-0.82 0.42 2 glasig
18 31.81 0.36 41.01(1+0.0010) 43.48 0.21 22.87 0.86 0.42 1 — kristallinisk
GORA 29:76: 025 SAMA -F00012) 69:26 0040 0,18 -— 67 1 >
1) En ytterligare följd av glödgningen var att proven förlorade sin hygroskopicitet.
<< prev. page << föreg. sida << >> nästa sida >> next page >>
