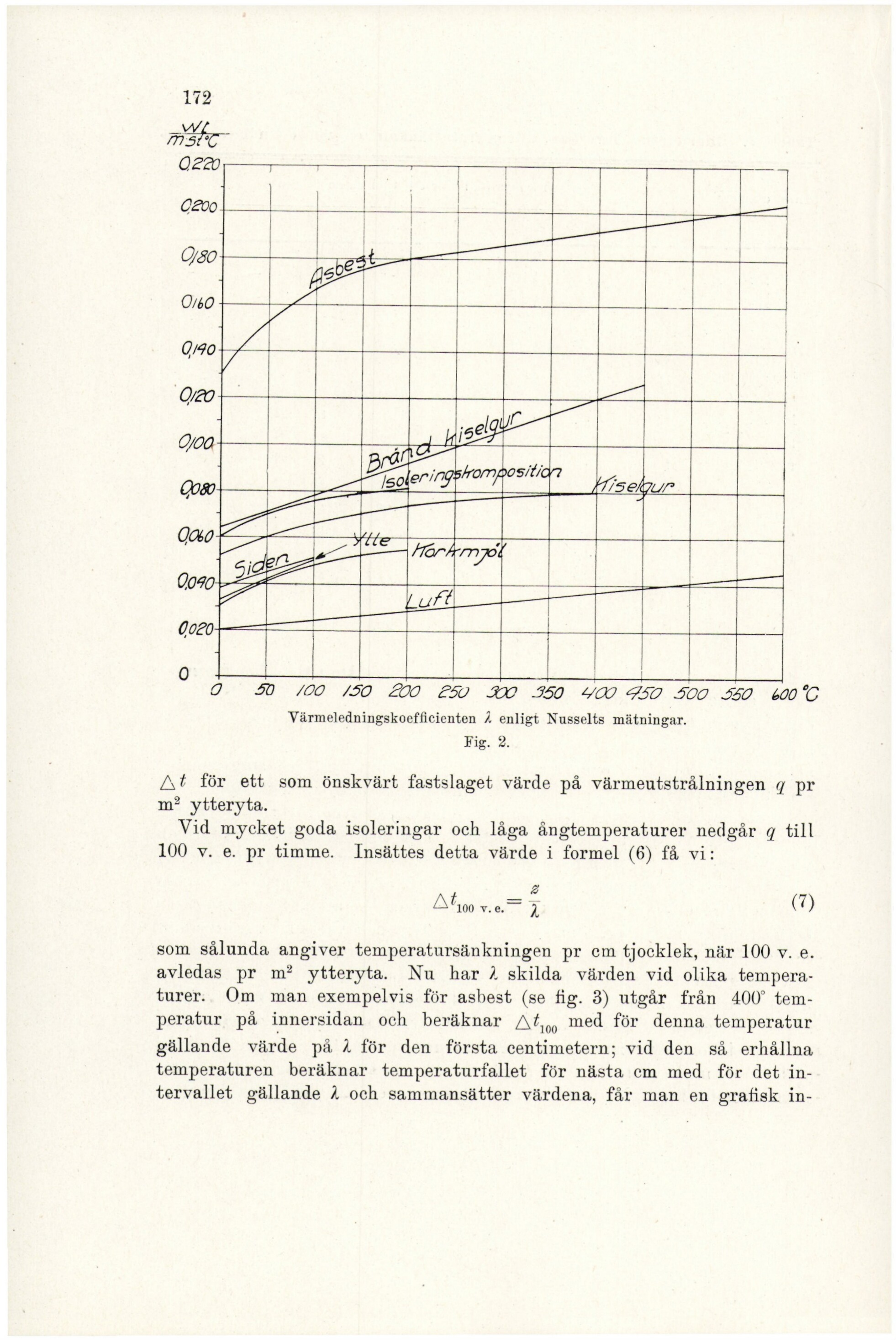

Värmeledningskoefficienten 2 enligt Nusselts mätningar.
Fig. 2.
At för ett som önskvärt fastslaget värde på värmeutstrålningen 4 pr
m? ytteryta.
Vid mycket goda isoleringar och låga ångtemperaturer nedgår q till
100 v. e. pr timme. Insättes detta värde i formel (6) få vi:
2
FAN ER Ad od (7)
som sålunda angiver temperatursänkningen pr cm tjocklek, när 100 v. e.
avledas pr m? ytteryta. Nu har 2 skilda värden vid olika tempera¬
turer: Om man exempelvis för asbest (se fig. 3) utgår från 400 tem¬
peratur på innersidan och beräknar At, med för denna temperatur
gällande värde på 2 för den första centimetern; vid den så erhållna
temperaturen beräknar temperaturfallet för nästa cm med för det in¬
tervallet gällande 2 och sammansätter värdena, får man en grafisk in¬
