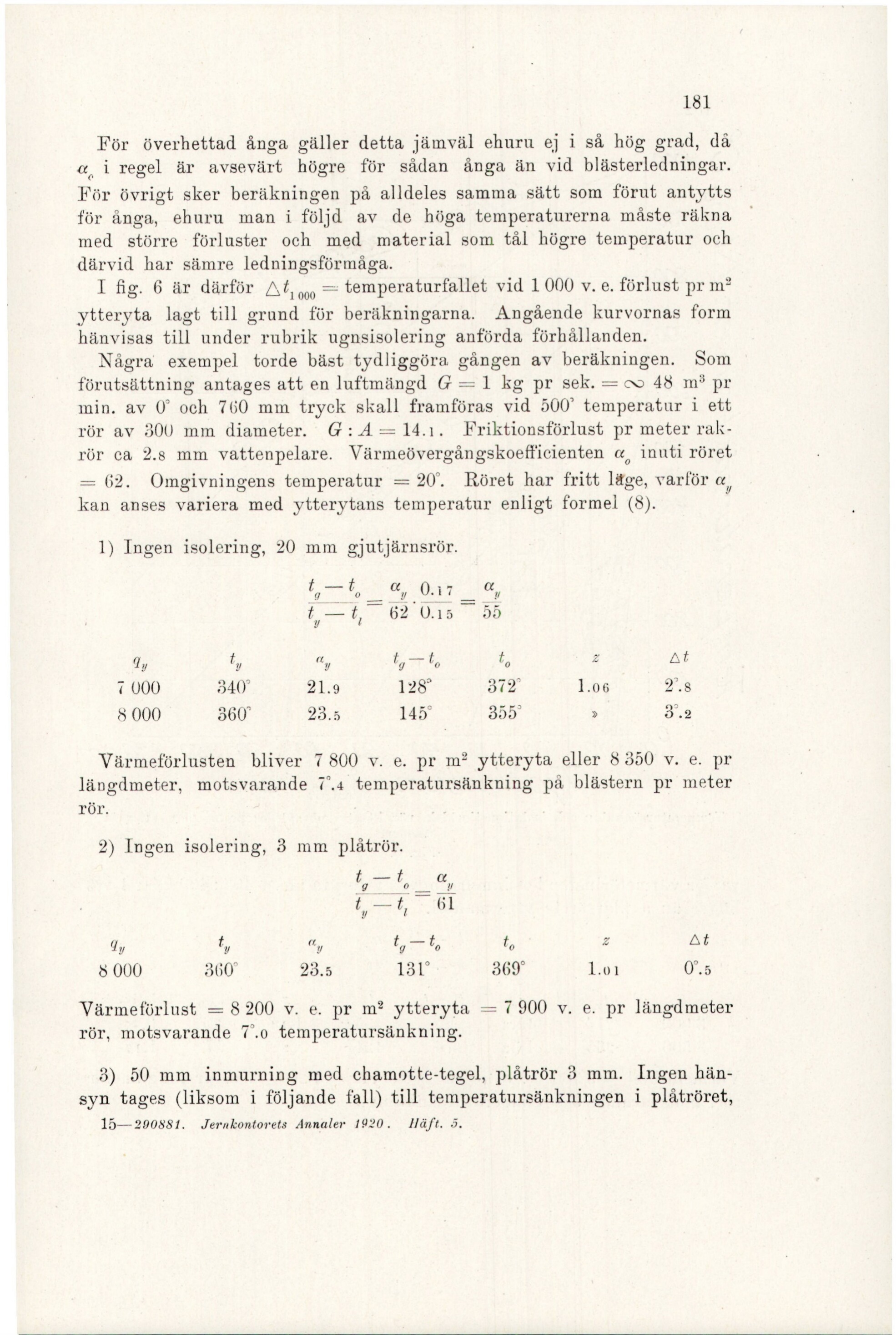

För överhettad ånga gäller detta jämväl ehuru ej i så hög grad, då
a i regel är avsevärt högre för sådan ånga än vid blästerledningar.
För övrigt sker beräkningen på alldeles samma sätt som förut antytts
för ånga, ehuru man i följd av de höga temperaturerna måste räkna
med större förluster och med material som tål högre temperatur och
därvid har sämre ledningsförmåga.
I fig. 6 är därför At,,, = temperaturfallet vid 1000 v. e. förlust pr m?
ytteryta lagt till grund för beräkningarna. Angående kurvornas form
hänvisas till under rubrik ugnsisolering anförda förhållanden.
Några exempel torde bäst tydliggöra gången av beräkningen. Som
förutsättning antages att en luftmängd G =1 kg pr sek. =-o0 48 m? pr
min. av 0 och 760 mm tryck skall framföras vid 500” temperatur i ett
rör av 300 mm diameter. ’ G:A = 14.1. HFriktionsförlust pr meter rak¬
rör ca 2.8 mm vattenpelare. Värmeövergångskoefficienten «, inuti röret
= 62. Omgivningens temperatur = 20. Röret har fritt läge, varför &«,
kan anses variera med ytterytans temperatur enligt formel (8).
1) Ingen isolering, 20 mm gjutjärnsrör.
ROS
tl — t, 02-05 RO
2 t, A Va ST. 00 ; 2Z NE
17-000 540) 21.9 128 312 1.06 2.8
3 000 360” 20.5 145 300 > 3.2
Värmeförlusten bliver 7 800 v. e. pr m? ytteryta eller 8350 v. e. pr
längdmeter, motsvarande 7’.4 temperatursänkning på blästern pr meter
för,
2) Ingen isolering, 3 mm plåtrör.
t —1t
EE
t —1t 61
Y I
gi; t, dy (SE Zz At
3 000 3060” 23.5 jar 369 2:01 0
Värmeförlust = 8 200 v. e. pr m? ytteryta = 7 900 v. e. pr längdmeter
rör, motsvarande 7.0 temperatursänkning.
3) 50 mm inmurning med chamotte-tegel, plåtrör 3 mm. Ingen hän¬
syn tages (liksom i följande fall) till temperatursänkningen i plåtröret,
15— 290881. Jernkontorets Annaler 1920. Häft. 5.
