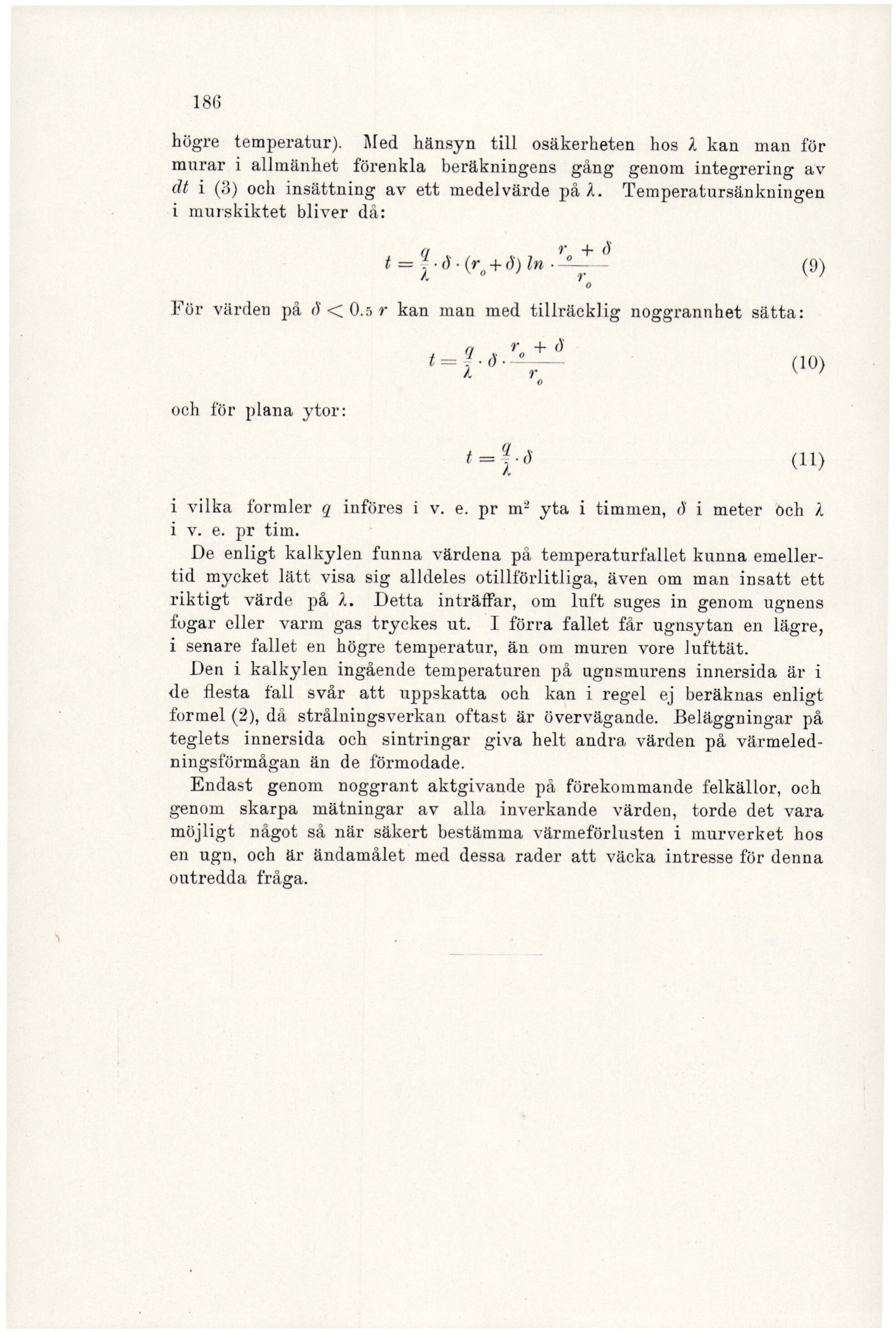

186
högre temperatur). Med hänsyn till osäkerheten hos 2 kan man för
murar i allmänhet förenkla beräkningens gång genom integrering av
dt i (3) och insättning av ett medelvärde på 4. Temperatursänkningen
i murskiktet bliver då:
r +J9
t=7-0-(r,+0) 0.2 — (9)
0
För värden på dI <0.5r kan man med tillräcklig noggrannhet sätta:
FER
och för plana ytor:
= (11)
i vilka formler q införes i v. e. pr m? yta i timmen, I i meter och A
Lov: r en UR SClm,
De enligt kalkylen funna värdena på temperaturfallet kunna emeller¬
tid mycket lätt visa sig alldeles otillförlitliga, även om man insatt ett
riktigt värde på 2. Detta inträffar, om luft suges in genom ugnens
fogar eller varm gas tryckes ut. I förra fallet får ugnsytan en lägre,
i senare fallet en högre temperatur, än om muren vore lufttät.
Den i kalkylen ingående temperaturen på ugnsmurens innersida är i
de flesta fall svår att uppskatta och kan i regel ej beräknas enligt
formel (2), då strålningsverkan oftast är övervägande. Beläggningar på
teglets innersida och sintringar giva helt andra värden på värmeled¬
ningsförmågan än de förmodade.
Endast genom noggrant aktgivande på förekommande felkällor, och
genom skarpa mätningar av alla inverkande värden, torde det vara
möjligt något så när säkert bestämma värmeförlusten i murverket hos
en ugn, och är ändamålet med dessa rader att väcka intresse för denna
outredda fråga.
