Full resolution (JPEG) - On this page / på denna sida - Häfte nr 7 - Försök med ersättningsstål för pansargranater, av Folks Sandelin
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

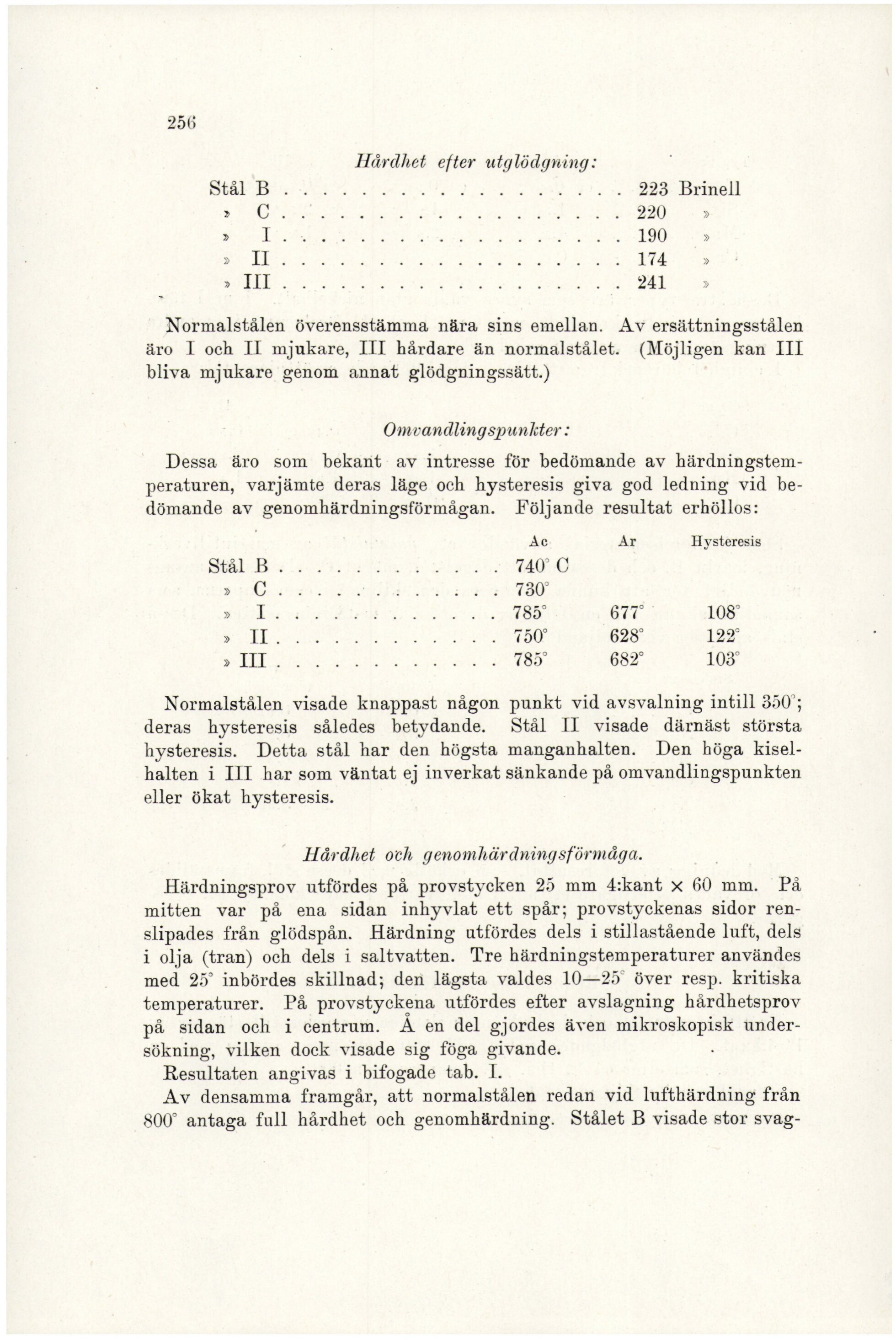

256
Hårdhet efter utglödgring:
FS BERN Spa 4 So AP Ene nE he ne RO PLUGG
ENA Ear alive ene Sh IAS Rdr SE ENA NN SSA AN) >
> IE RAR AR SARA 10, a ee as äär ara rr Äter LA >
FALLER SST a Re SS Uefa a ka TA LA Nie ee kt >
SUSIE ben 2 GE SRA STA SE dr AT SRA ERE >
Normalstålen överensstämma nära sins emellan. Av ersättningsstålen
äro I och II mjukare, III hårdare än normalstålet. (Möjligen kan III
bliva mjukare genom annat glödgningssätt.)
Omvandlingspunkter :
Dessa äro som bekant av intresse för bedömande av härdningstem¬
peraturen, varjämte deras läge och hysteresis giva god ledning vid be¬
dömande av genomhärdningsförmågan. Följande resultat erhöllos:
ÅC År Hysteresis
SUR oa 0 der Eg Ar der AS RER
54 RT re TALA PE ALE SRS ENT TAN,
BENA PRg Va IS TARO BE rd asia lad LAN GT 108
SALLA TE RS a ÅA ER de aa Er RNE 628 122
ETT RS TNE GR Vb fel of Aag SALAS GEN 682 103
Normalstålen visade knappast någon punkt vid avsvalning intill 350’;
deras hysteresis således betydande. Stål II visade därnäst största
hysteresis. Detta stål har den högsta manganhalten. Den höga kisel¬
halten i III har som väntat ej inverkat sänkande på omvandlingspunkten
eller ökat hysteresis.
Hårdhet och genomhärdningsförmåga.
Härdningsprov utfördes på provstycken 25 mm 4:kant Xx 60 mm. På
mitten var på ena sidan inhyvlat ett spår; provstyckenas sidor ren¬
slipades från glödspån. Härdning utfördes dels i stillastående luft, dels
i olja (tran) och dels i saltvatten. Tre härdningstemperaturer användes
med 25” inbördes skillnad; den lägsta valdes 10—25 över resp. kritiska
temperaturer. På provstyckena utfördes efter avslagning hårdhetsprov
på sidan och i centrum. ÅA en del gjordes även mikroskopisk under¬
sökning, vilken dock visade sig föga givande.
Resultaten angivas i bifogade tab. I.
Av densamma framgår, att normalstålen redan vid lufthärdning från
800” antaga full hårdhet och genomhärdning. Stålet B visade stor svag¬
<< prev. page << föreg. sida << >> nästa sida >> next page >>
