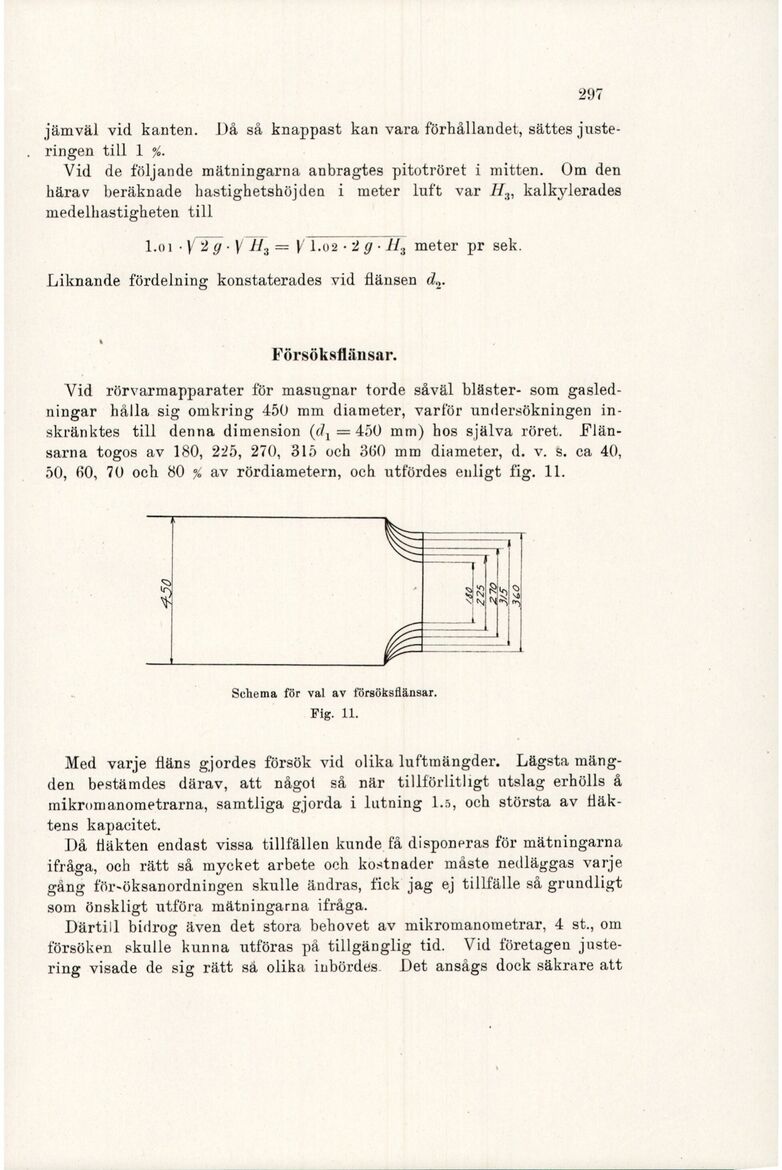

297
jämväl vid kanten. Då så knappast kan vara förhållandet, sättes juste¬
ringen till 1 «4.
Vid de följande mätningarna anbragtes pitotröret i mitten. Om den
härav beräknade hastighetshöjden i meter luft var H,, kalkylerades
medelhastigheten till
Liknande fördelning konstaterades vid flänsen d,.
Försöksflänsar.
Vid rörvarmapparater för masugnar torde såväl bläster- som gasled¬
ningar hålla sig omkring 450 mm diameter, varför undersökningen in¬
skränktes till denna dimension (d, =450 mm) hos själva röret. Flän¬
sarna togos av 180, 225, 270, 315 och 360 mm diameter, d. v. $. ca 40,
50, 60, 70 och 80 Z av rördiametern, och utfördes enligt fig. 11.
Med varje fläns gjordes försök vid olika luftmängder. Lägsta mäng¬
den bestämdes därav, att något så när tillförlitligt utslag erhölls å
mikromanometrarna, samtliga gjorda i lutning 1.5, och största av fläk¬
tens kapacitet.
Då fläkten endast vissa tillfällen kunde få disponeras för mätningarna
ifråga, och rätt så mycket arbete och kostnader måste nedläggas varje
gång försöksanordningen skulle ändras, fick jag ej tillfälle så grundligt
som önskligt utföra mätningarna ifråga.
Därtill bidrog även det stora behovet av mikromanometrar, 4 st., om
försöken skulle kunna utföras på tillgänglig tid. Vid företagen juste¬
ring visade de sig rätt så olika inbördes. Det ansågs dock säkrare att
