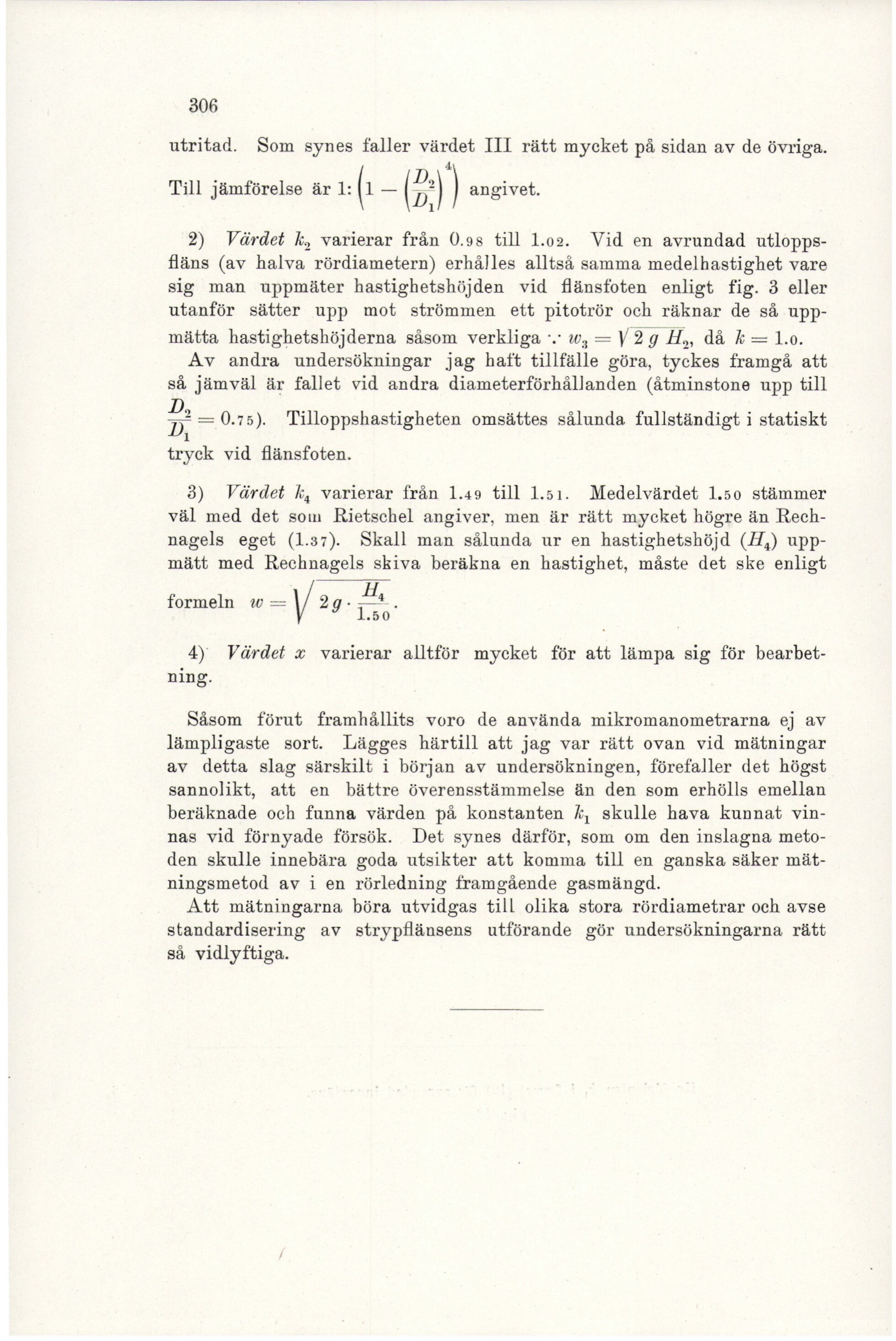

306
utritad. Som synes faller värdet III rätt mycket på sidan av de övriga.
4
Tilljämförelseär1:h-(5)|angivet.
(4
2) Värdet k, varierar från 0.98 till 1.02. Vid en avrundad utlopps¬
fläns (av halva rördiametern) erhålles alltså samma medelhastighet vare
sig man uppmäter hastighetshöjden vid fänsfoten enligt fig. 3 eller
utanför sätter upp mot strömmen ett pitotrör och räknar de så upp¬
mätta hastighetshöjderna såsom verkliga ’.’ w, =V 2g H,, då k = 1.0.
Av andra undersökningar jag haft tillfälle göra, tyckes framgå att
så jämväl är fallet vid andra diameterförhållanden (åtminstone upp till
er = 0.75). Tilloppshastigheten omsättes sålunda fullständigt i statiskt
1
tryck vid flänsfoten.
3) Värdet k, varierar från 1.49 till 1.51. Medelvärdet 1.50 stämmer
väl med det som Rietschel angiver, men är rätt mycket högre än Rech¬
nagels eget (1.37). Skall man sålunda ur en hastighetshöjd (H,) upp¬
mätt med Rechnagels skiva beräkna en hastighet, måste det ske enligt
formeln. w= V 29: 8.
4) Värdet x varierar alltför mycket för att lämpa sig för bearbet¬
ning.
Såsom förut framhållits voro de använda mikromanometrarna ej av
lämpligaste sort. Lägges härtill att jag var rätt ovan vid mätningar
av detta slag särskilt i början av undersökningen, förefaller det högst
sannolikt, att en bättre överensstämmelse än den som erhölls emellan
beräknade och funna värden på konstanten &£, skulle hava kunnat vin¬
nas vid förnyade försök. Det synes därför, som om den inslagna meto¬
den skulle innebära goda utsikter att komma till en ganska säker mät¬
ningsmetod av i en rörledning framgående gasmängd.
Att mätningarna böra utvidgas till olika stora rördiametrar och avse
standardisering av strypflänsens utförande gör undersökningarna rätt
så vidlyftiga.
