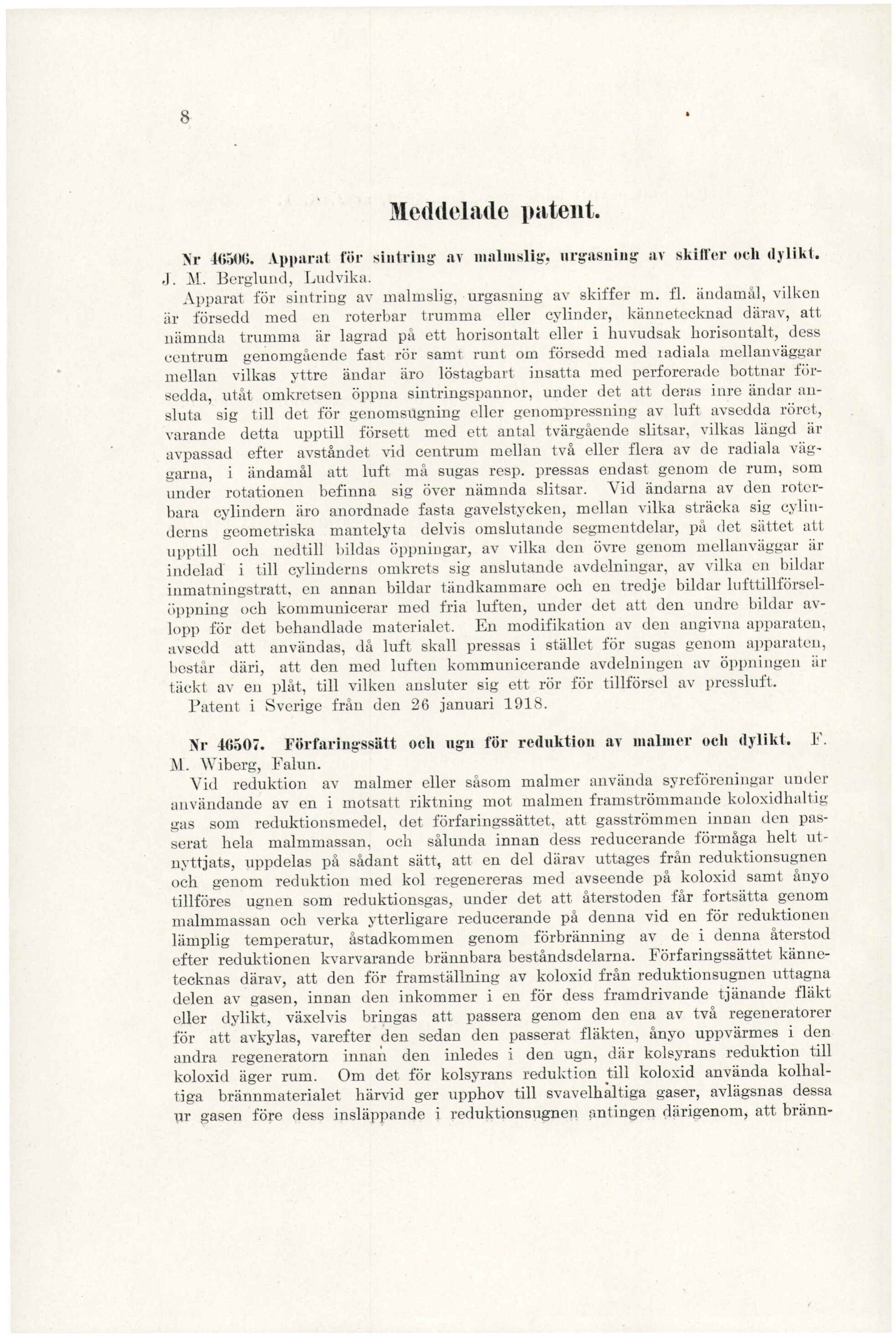

Meddelade patent.
Nr 46506. Apparat för sintring av malmslig, urgasning av skiffer och dylikt.
J. M: Berglund, Ludvika,
Apparat för sintring av malmslig, urgasning av skiffer m. fl. ändamål, vilken
är försedd med en roterbar trumma eller cylinder, kännetecknad därav, att
nämnda trumma är lagrad på ett horisontalt eller i huvudsak horisontalt, dess
centrum genomgående fast rör samt runt om försedd med 1radiala mellanväggar
mellan vilkas yttre ändar äro löstagbart insatta med perforerade bottnar för¬
sedda, utåt omkretsen öppna sintringspannor, under det att deras inre ändar an¬
sluta sig till det för genomsugning eller genompressning av luft avsedda röret,
varande detta upptill försett med ett antal tvärgående slitsar, vilkas längd är
avpassad efter avståndet vid centrum mellan två eller flera av de radiala väg¬
garna, i ändamål att luft må sugas resp. pressas endast genom de rum, som
under rotationen befinna sig över nämnda slitsar. Vid ändarna av den roter¬
bara cylindern äro anordnade fasta gavelstycken, mellan vilka sträcka sig cylin¬
derns geometriska mantelyta delvis omslutande segmentdelar, på det sättet att
upptill och nedtill bildas öppningar, av vilka den övre genom mellanväggar är
indelad i till cylinderns omkrets sig anslutande avdelningar, av vilka en bildar
inmatningstratt, en annan bildar tändkammare och en tredje bildar lufttillförsel¬
öppning och kommunicerar med fria luften, under det att den undre bildar av¬
lopp för det behandlade materialet. En modifikation av den angivna apparaten,
avsedd att användas, då luft skall pressas i stället för sugas genom apparaten,
består däri, att den med luften kommunicerande avdelningen av öppningen är
täckt av en plåt, till vilken ansluter sig ett rör för tillförsel av pressluft.
Patent i Sverige från den 26 januari 19138.
Nr 46507. Förfaringssätt och ugn för reduktion av malmer och dylikt. FE.
M. Wiberg, Falun.
Vid reduktion av malmer eller såsom malmer använda syreföreningar under
användande av en i motsatt riktning mot malmen framströmmande koloxidhaltig
gas som reduktionsmedel, det förfaringssättet, att gasströmmen innan den pas¬
serat hela malmmassan, och sålunda innan dess reducerande förmåga helt ut¬
nyttjats, uppdelas på sådant sätt, att en del därav uttages från reduktionsugnen
och genom reduktion med kol regenereras med avseende på koloxid samt ånyo
tillföres ugnen som reduktionsgas, under det att återstoden får fortsätta genom
malmmassan och verka ytterligare reducerande på denna vid en för reduktionen
lämplig temperatur, åstadkommen genom förbränning av de i denna återstod
efter reduktionen kvarvarande brännbara beståndsdelarna. Förfaringssättet känne¬
tecknas därav, att den för framställning av koloxid från reduktionsugnen uttagna
delen av gasen, innan den inkommer i en för dess framdrivande tjänande fläkt
eller dylikt, växelvis bringas att passera genom den ena av två regeneratorer
för att avkylas, varefter den sedan den passerat fläkten, ånyo uppvärmes i den
andra regeneratorn innan den inledes i den ugn, där kolsyrans reduktion till
koloxid äger rum. Om det för kolsyrans reduktion till koloxid använda kolhal¬
tiga brännmaterialet härvid ger upphov till svavelhaltiga gaser, avlägsnas dessa
ur gasen före dess insläppande i reduktionsugnen antingen därigenom, att bränn¬
