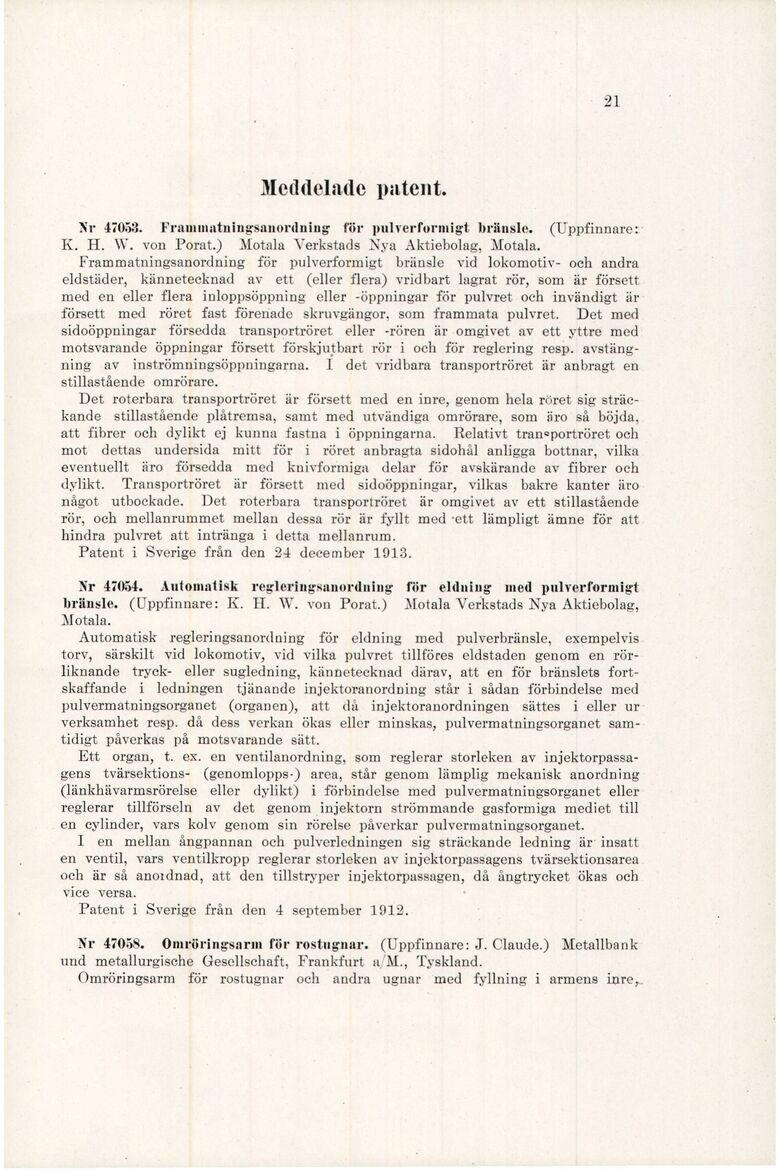

21
Meddelade patent.
Nr 47053. Frammatningsanordning för pulverformigt bränsle. (Uppfinnare:
K. H. W. von Porat.) Motala Verkstads Nya Aktiebolag, Motala.
Frammatningsanordning för pulverformigt bränsle vid lokomotiv- och andra
eldstäder, kännetecknad av ett (eller flera) vridbart lagrat rör, som är försett
med en eller flera inloppsöppning eller -öppningar för pulvret och invändigt är
försett med röret fast förenade skruvgängor, som frammata pulvret. Det med
sidoöppningar försedda transportröret eller -rören är omgivet av ett yttre med
motsvarande öppningar försett förskjutbart rör i och för reglering resp. avstäng¬
ning av inströmningsöppningarna. I det vridbara transportröret är anbragt en
stillastående omrörare.
Det roterbara transportröret är försett med en inre, genom hela röret sig sträc¬
kande stillastående plåtremsa, samt med utvändiga omrörare, som äro så böjda,
att fibrer och dylikt ej kunna fastna i öppningarna. Relativt transportröret och
mot dettas undersida mitt för i röret anbragta sidohål anligga bottnar, vilka
eventuellt äro försedda med knivformiga delar för avskärande av fibrer och
dylikt. Transportröret är försett med sidoöppningar, vilkas bakre kanter äro
något utbockade. Det roterbara transportröret är omgivet av ett stillastående
rör, och mellanrummet mellan dessa rör är fyllt med :ett lämpligt ämne för att
hindra pulvret att intränga i detta mellanrum.
Patent i Sverige från den 24 december 1913.
Nr 47054. Automatisk regleringsanordning för eldning med pulverformigt
bränsle. (Uppfinnare: K. H. W. von Porat.) Motala Verkstads Nya Aktiebolag,
Motala.
Automatisk regleringsanordning för eldning med pulverbränsle, exempelvis
torv, särskilt vid lokomotiv, vid vilka pulvret tillföres eldstaden genom en rör¬
liknande tryck- eller sugledning, kännetecknad därav, att en för bränslets fort¬
skaffande i ledningen tjänande injektoranordning står i sådan förbindelse med
pulvermatningsorganet (organen), att då injektoranordningen sättes i eller ur:
verksamhet resp. då dess verkan ökas eller minskas, pulvermatningsorganet sam¬
tidigt påverkas på motsvarande sätt.
Ett organ, t. ex. en ventilanordning, som reglerar storleken av injektorpassa¬
gens tvärsektions- (genomlopps-) area, står genom lämplig mekanisk anordning
(länkhävarmsrörelse eller dylikt) i förbindelse med pulvermatningsorganet eller
reglerar tillförseln av det genom injektorn strömmande gasformiga mediet till
en cylinder, vars kolv genom sin rörelse påverkar pulvermatningsorganet.
I en mellan ångpannan och pulverledningen sig sträckande ledning är insatt
en ventil, vars ventilkropp reglerar storleken av injektorpassagens tvärsektionsarea
och är så anordnad, att den tillstryper injektorpassagen, då ångtrycket ökas och
vice versa. 4
Patent i Sverige från den 4 september 1912.
Nr 47058. Omröringsarm för rostugnar. (Uppfinnare: J. Claude.) Metallbank
und metallurgische Gesellschaft, Frankfurt a/M., Tyskland.
Omröringsarm för rostugnar och andra ugnar med fyllning i armens inre,
