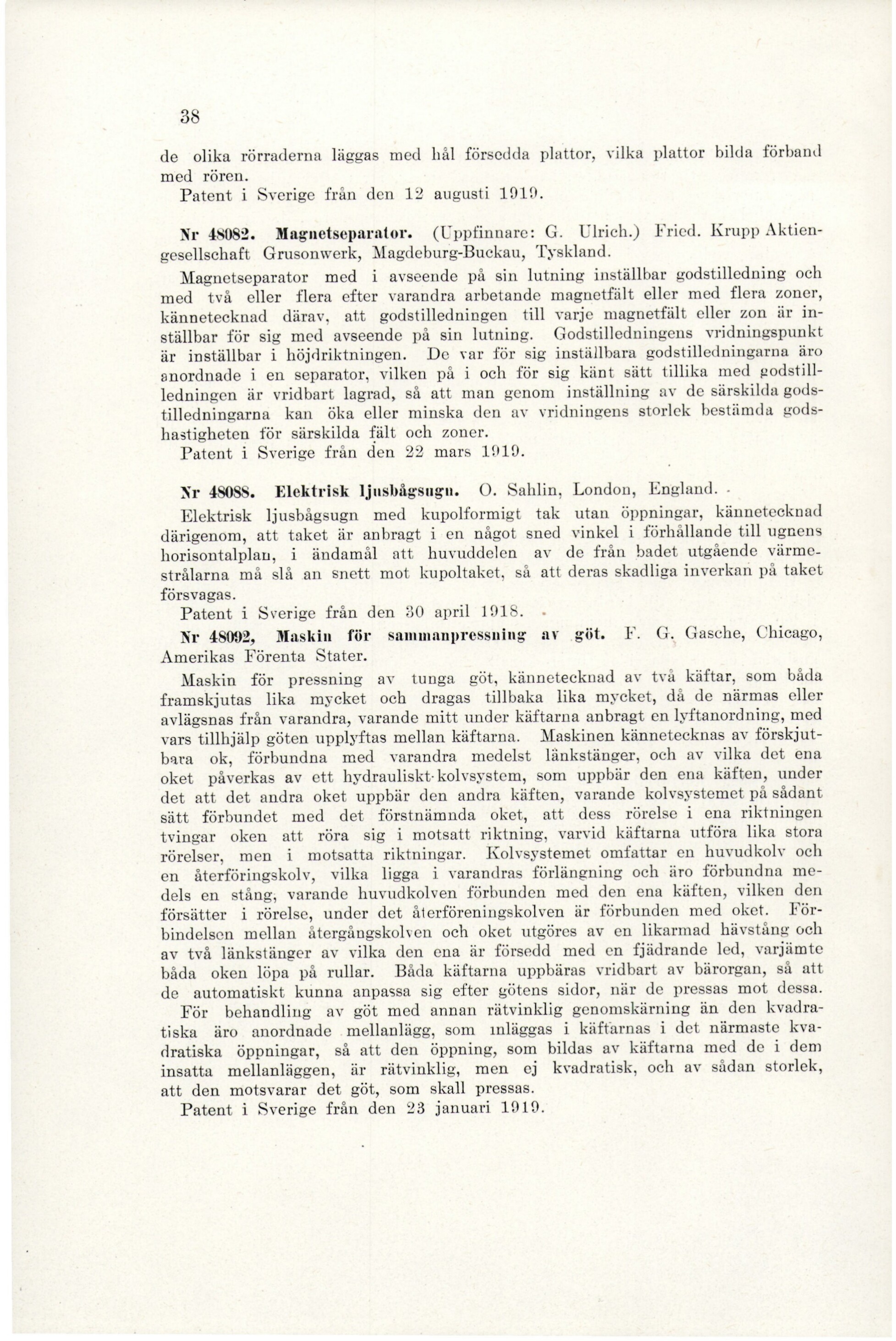

38
de olika rörraderna läggas med hål försedda plattor, vilka plattor bilda förband
med rören.
Patent i Sverige från den 12 augusti 1919.
Nr 48082. Magnetseparator. (Uppfinnare: G. Ulrich.) Fried. Krupp Aktien¬
gesellschaft Grusonwerk, Magdeburg-Buckau, Tyskland.
Magnetseparator med i avseende på sin lutning inställbar godstilledning och
med två eller flera efter varandra arbetande magnetfält eller med flera zoner,
kännetecknad därav, att godstilledningen till varje magnetfält eller zon är in¬
ställbar för sig med avseende på sin lutning. Godstilledningens vridningspunkt
är inställbar i höjdriktningen. De var för sig inställbara godstilledningarna äro
anordnade i en separator, vilken på i och för sig känt sätt tillika med godstill¬
ledningen är vridbart lagrad, så att man genom inställning av de särskilda gods¬
tilledningarna kan öka eller minska den av vridningens storlek bestämda gods¬
hastigheten för särskilda fält och zoner.
Patent i Sverige från den 22 mars 1919.
Nr 48088. Elektrisk ljusbågsugn. OO. Sahlin, London, England. ¬
Elektrisk ljusbågsugn med kupolformigt tak utan öppningar, kännetecknad
därigenom, att taket är anbragt i en något sned vinkel i förhållande till ugnens
horisontalplan, i ändamål att huvuddelen av de från badet utgående värme¬
strålarna må slå an snett mot kupoltaket, så att deras skadliga inverkan på taket
försvagas.
Patent i Sverige från den 30 april 1918.
Nr 48092, Maskin för sammanpressning av göt. F. G. Gasche, Chicago,
Amerikas Förenta Stater.
Maskin för pressning av tunga göt, kännetecknad av två käftar, som båda
framskjutas lika mycket och dragas tillbaka lika mycket, då de närmas eller
avlägsnas från varandra, varande mitt under käftarna anbragt en lyftanordning, med
vars tillhjälp göten upplyftas mellan käftarna. Maskinen kännetecknas av förskjut¬
bara ok, förbundna med varandra medelst länkstänger, och av vilka det ena
oket påverkas av ett hydrauliskt-kolvsystem, som uppbär den ena käften, under
det att det andra oket uppbär den andra käften, varande kolvsystemet på sådant
sätt förbundet med det förstnämnda oket, att dess rörelse i ena riktningen
tvingar oken att röra sig i motsatt riktning, varvid käftarna utföra lika stora
rörelser, men i motsatta riktningar. Kolvsystemet omfattar en huvudkolv och
en återföringskolv, vilka ligga i varandras förlängning och äro förbundna me¬
dels en stång, varande huvudkolven förbunden med den ena käften, vilken den
försätter i rörelse, under det återföreningskolven är förbunden med oket. För¬
bindelsen mellan återgångskolven och oket utgöres av en likarmad hävstång och
av två länkstänger av vilka den ena är försedd med en fjädrande led, varjämte
båda oken löpa på rullar. Båda käftarna uppbäras vridbart av bärorgan, så att
de automatiskt kunna anpassa sig efter götens sidor, när de pressas mot dessa.
För behandling av göt med annan rätvinklig genomskärning än den kvadra¬
tiska äro anordnade mellanlägg, som 1inläggas i käftarnas i det närmaste kva¬
dratiska öppningar, så att den öppning, som bildas av käftarna med de i dem
insatta mellanläggen, är rätvinklig, men ej kvadratisk, och av sådan storlek,
att den motsvarar det göt, som skall pressas.
Patent i Sverige från den 23 januari 1919.
