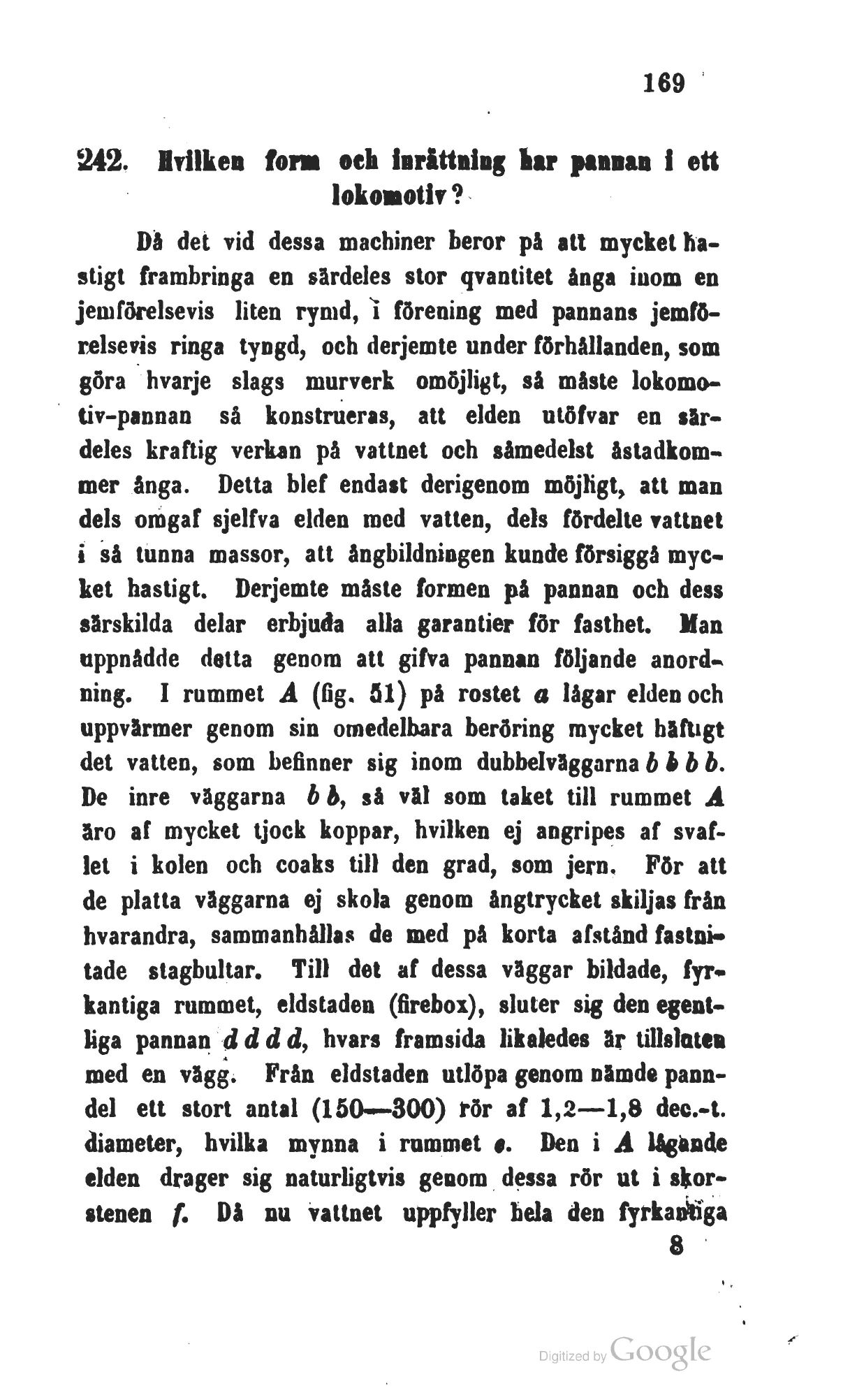

242. Hvilken fom och inråttalag har ptaaaa i ett
lokomotiv ?
Då det vid dessa machiner beror på aU nrckel
ta-stigt frambringa en särdeles stor qvantitet inga laoa ea
jemförelsevis liten rymd, i förening med passant
jemlö-relsevis ringa tyngd, och derjemte noder förhållandes, som
göra hvarje slags murverk omöjligt, si miste
lokomotiv-pannan så konstrueras, att elden ntöfrar ea
tir-deles kraftig verkan pi vattnet ocb simedelst
istadkoak-mer inga. Detta blef endast derigenom möjligt, att mas
dels omgaf Sjelfva elden med vatten, dels fördehe vattnet
i så tunna massor, att ingbildniagen kunde försiggå
mycket hastigt. Derjemte miste formen pi pannan ocb dess
särskilda delar erbjuda alla garantier för fasthet. Maa
uppnådde detta genom alt gifva pannan följande
anordning. 1 rummet A (fig. 51) pi rostet a lågar eldeaoeb
uppvärmer genom sin omedelbara beröring mycket bäfUjt
det vatten, som befinner sig inom dnbbelviggarna b t b b.
De inre väggarna b b. si vi) som taket till rummet A
äro af mycket tjock koppar, hvilken ej angripet af
svaf-let i kolen och coaks till den grad, som jern. För att
de platta väggarna ej skola genom ångtrycket skiljas fris
hvarandra, sammanhillas de med pi korta afstånd
faitn>-tade stagbultar. Till det af dessa viggar bildade,
fyrkantiga rummet, eldstaden (firebox), sluter sig den
egentliga pannan d d d d, hvars framsida likaledes Sr tiTlstetea
med en vägg. Frän eldstaden utlöpa genom nimde
pann-del ett stort antal (150—300) rör af 1,2—1,8 dee.-t.
diameter, hvilka mynna i rnmmet e. Den i A Ugand*
elden drager sig naturligtvis genom dessa rör nt i
skorstenen f. Då nu vattnet uppfvller hela den fyrkantig»
8
