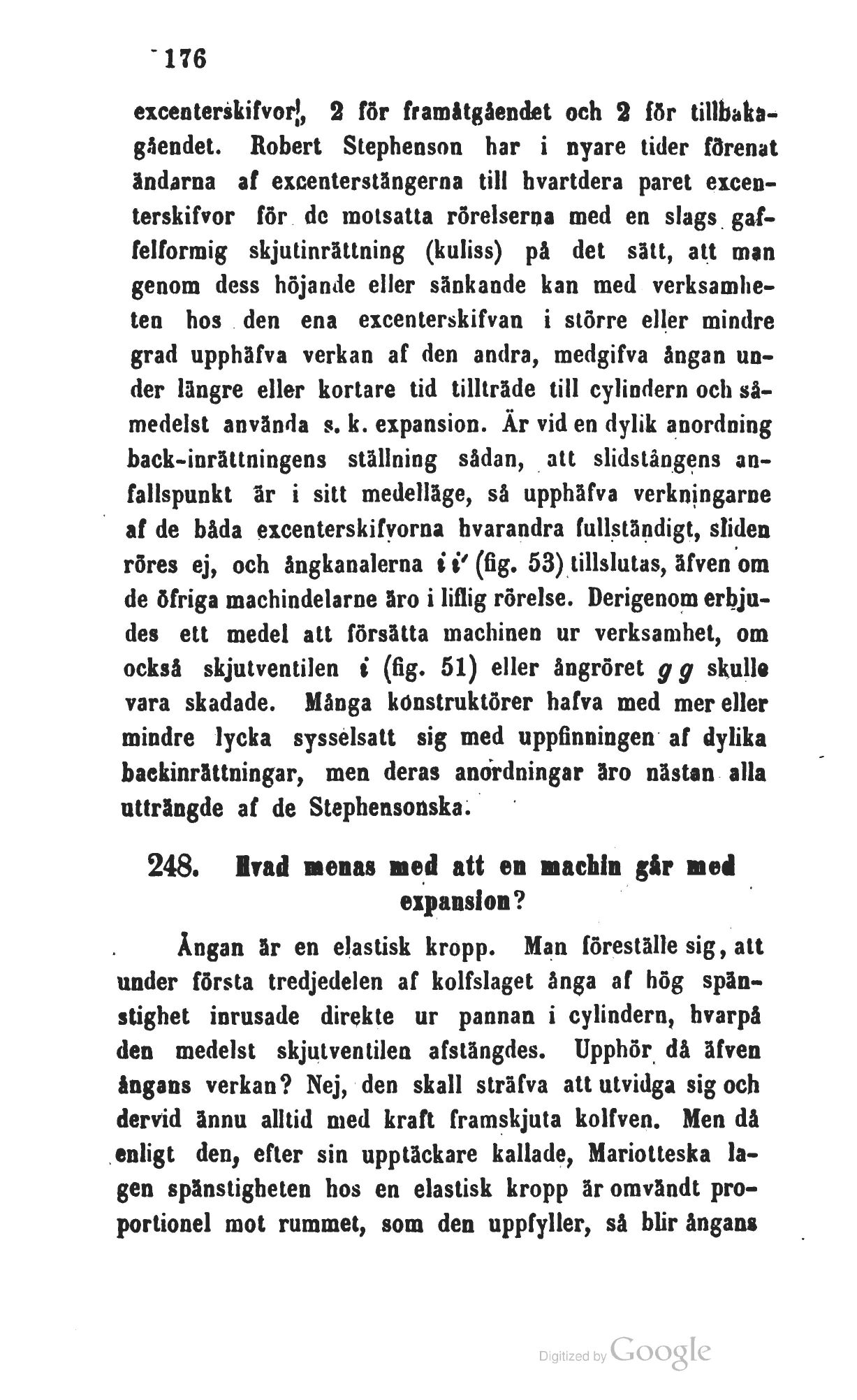

cxceuterskifvorj, 2 för framåtgåendet och 2 för
tillbaka-g.iendet. Robert Stephenson har i nyare tider förenat
ändarna af excenterstängerna till hvartdera paret
excen-terskifvor för dc motsatta rörelserna med en slags
gaf-felformig skjutinrättning (kuliss) på det sätt, att man
genom dess höjande eller sänkande kan med
verksamheten hos den ena excenterskifvan i större eller mindre
grad upphäfva verkan af den andra, medgifva ångan
under längre eller kortare tid tillträde till cylindern och
så-medelst använda s. k. expansion. Är vid en dylik anordning
back-inrättningens ställning sädan, alt slidslångens
an-fallspunkt är i sitt medelläge, så upphäfva verkningarne
af de båda excenterskifvorna hvarandra fullständigt, sliden
röres ej, och ångkanalerna t *’ (fig. 53) tillslutas, äfven om
de öfriga machindelarne äro i liflig rörelse. Derigenom
erbju-des ett medel att försätta machinen ur verksamhet, om
också skjutventilen i (fig. 51) eller ångröret g g skulls
vara skadade. Slånga konstruktörer hafva med mer eller
mindre lycka sysselsatt sig med uppfinningen af dylika
backinrättningar, men deras anordningar äro nästan alla
utträngde af de Stephensonska.
248. Orad menas med att en machin går med
expansion?
Ångan är en elastisk kropp. Man föreställe sig, att
under första tredjedelen af kolfslaget ånga af hög
spänstighet inrusade direkte ur pannan i cylindern, hvarpå
den medelst skjutventilen afstängdes. Upphör då äfven
ångans verkan? Nej, den skall sträfva att utvidga sig och
dervid ännu alltid med kraft framskjuta kolfven. Men då
enligt den, efter sin upptäckare kallade, Mariotteska
lagen spänstigheten hos en elastisk kropp är omvändt
pro-portionel mot rummet, som den uppfyller, så blir ångans
