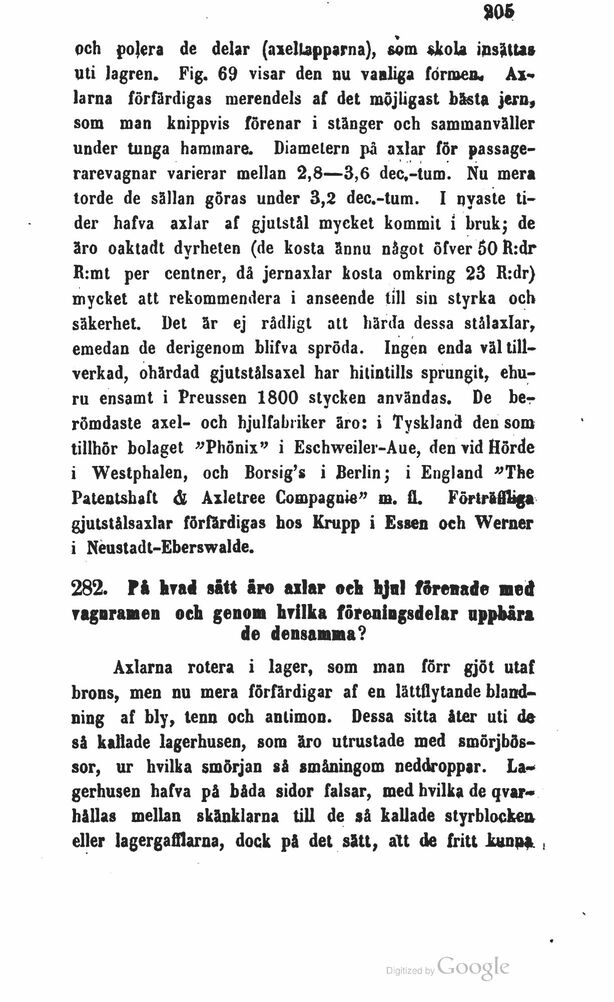

och polera de delar (axellapparna), som skola insättas
uti lagren. Fig. 69 visar den nu vanliga formen.
Axlarna förfärdigas merendels af det möjligast bästa jern,
som man knippvis förenar i stänger och saminanväller
under tunga hammare. Diametern pä axlar för
passagerarevagnar varierar mellan 2,8—3,6 dec.-tum. Nu mera
torde de sällan göras under 3,2 dec.-tum. I nyaste
tider hafva axlar af gjutstål mycket kommit i bruk; de
äro Oaktadt dyrheten (de kosta ännu något öfver 50 R:dr
R:mt per centner, då jernaxlar kosta omkring 23 R:dr)
mycket att rekommendera i anseende till sin styrka och
säkerhet. Det är éj rådligt att härda dessa stålaxlar,
emedan de derigenom blifva spröda. Ingen enda väl
tillverkad, ohärdad gjutstålsaxel har hitintills sprungit,
ehuru ensamt i Preussen 1800 stycken användas. De
berömdaste axel- och hjulfabriker äro: i Tyskland den som
tillhör bolaget ”Phönix’, i Eschweiler-Aue, den vid Hörde
i Westphalen, och Borsig’s i Berlin; i England "The
Patentshaft & Axletree Compagnie” m. il. Förträffliga
gjutstilsaxlar förfärdigas hos Krupp i Essen och Werner
i Neustadt-Eberswalde.
282. Pfi hvad sätt äro ailar oeh hjnl förenade med
vagnramen och genom hvilka föreniugsdelar uppbära
de densamma?
Axlarna rotera i lager, som man förr gjöt utaf
brons, men nu mera förfärdigar af en lättflytande
blandning af bly, tenn och anlimon. Dessa sitta åter uti de
så kallade lagerhusen, som äro utrustade med
smörjbös-sor, ur hvilka smörjan så småningom neddroppar.
Lagerhusen hafva på båda sidor falsar, med hvilka de
qvar-hållas mellan skänklarna till de så kallade styrblockeu
eller lagergafflarna, dock på del sätt, alt de fritt kunna
