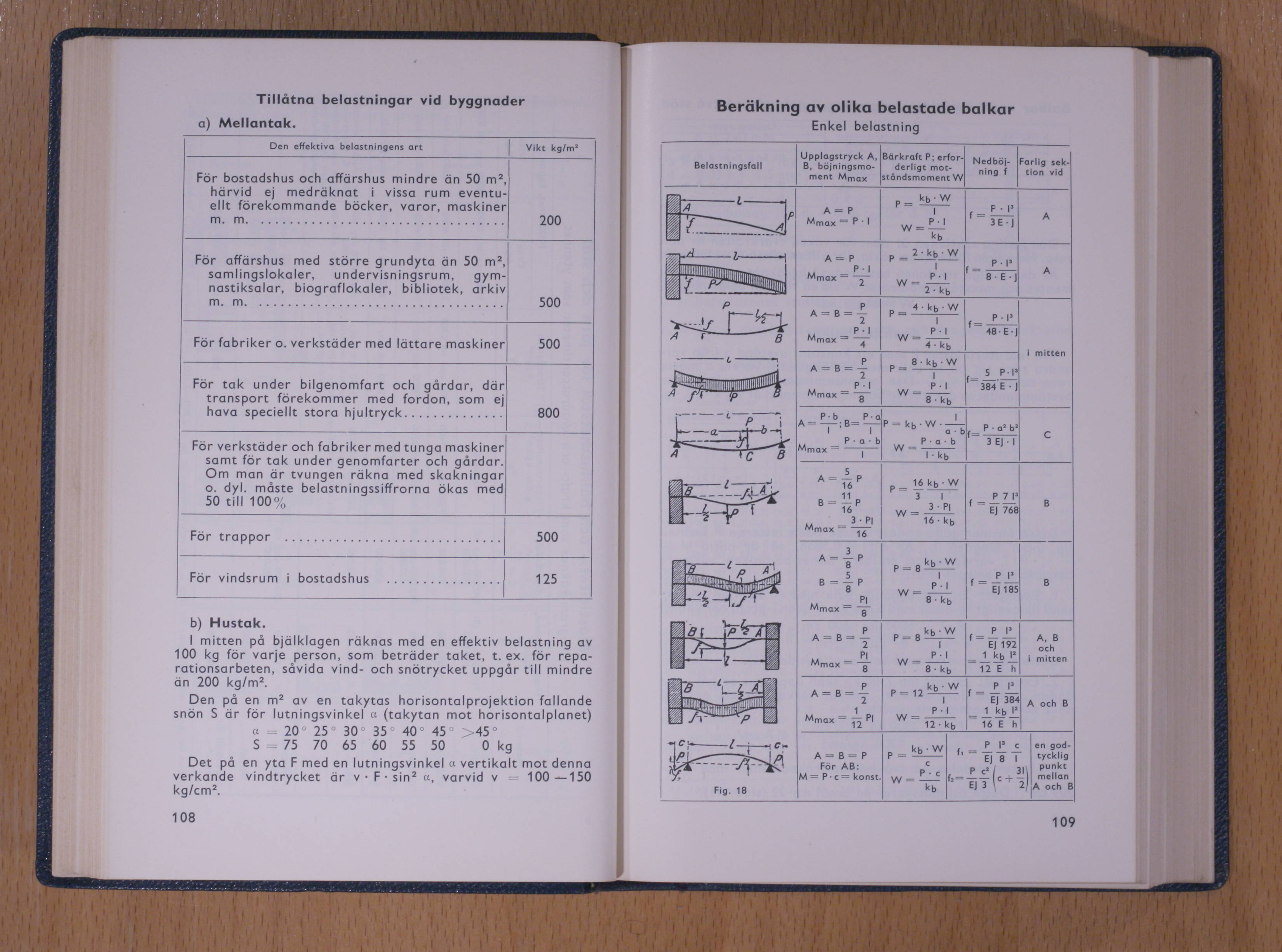

Tillåtna belastningar vid byggnader
a) Mellantak.
Den effektiva belastningens art
För bostadshus och affärshus mindre än 50 m2,
härvid ej medräknat i vissa rum
eventuellt förekommande böcker, varor, maskiner
m. m...................................
För affärshus med större grundyta än 50 m2,
samlingslokaler, undervisnings rum,
gymnastiksalar, biograflokaler, bibliotek, arkiv
m. m...................................
För fabriker o. verkstäder med lättare maskiner
För tak under bilgenomfart och gårdar, där
transport förekommer med fordon, som ej
hava speciellt stora hjultryck..............
För verkstäder och fabriker med tunga maskiner
samt för tak under genomfarter och gårdar.
Om man är tvungen räkna med skakningar,
o. dyl. måste belastningssiffrorna ökas med
50 till 100-,
För trappor
För vindsrum i bostadshus
Vikt kg/m
200
500
500
800
500
125
b) Hustak.
I mitten på bjälklagen raknäs med en effektiv belastning av
100 kg för varje person, som beträder taket, t. ex, för
reparationsarbeten, såvida vind- och snötrycket uppgår till mindre
an 200 kg/m2.
Den pä en m2 av en takytas horisontalprojektion fallande
snön S är för lutningsvinkel <. (takytan mot horisontalplanet)
20 25 30 35 40 45 45
S 75 70 65 60 55 50 0 kg
Det på en yta F med en lutningsvinkel ". vertikalt mot denna
verkande vindtrycket är v • F sin2 -’-, varvid v 100 —150
k g/cm2.
Beräkning av olika belastade balkar
Enkel belastning
Belastningsfall
Upplagstryck A,
B,
böjningsmoment Mmax
Bärkraft P;
erforderligt motståndsmoment W
[-Nedboj-ning-]
{+Nedboj-
ning+} f
Farlig sek
tion vid
