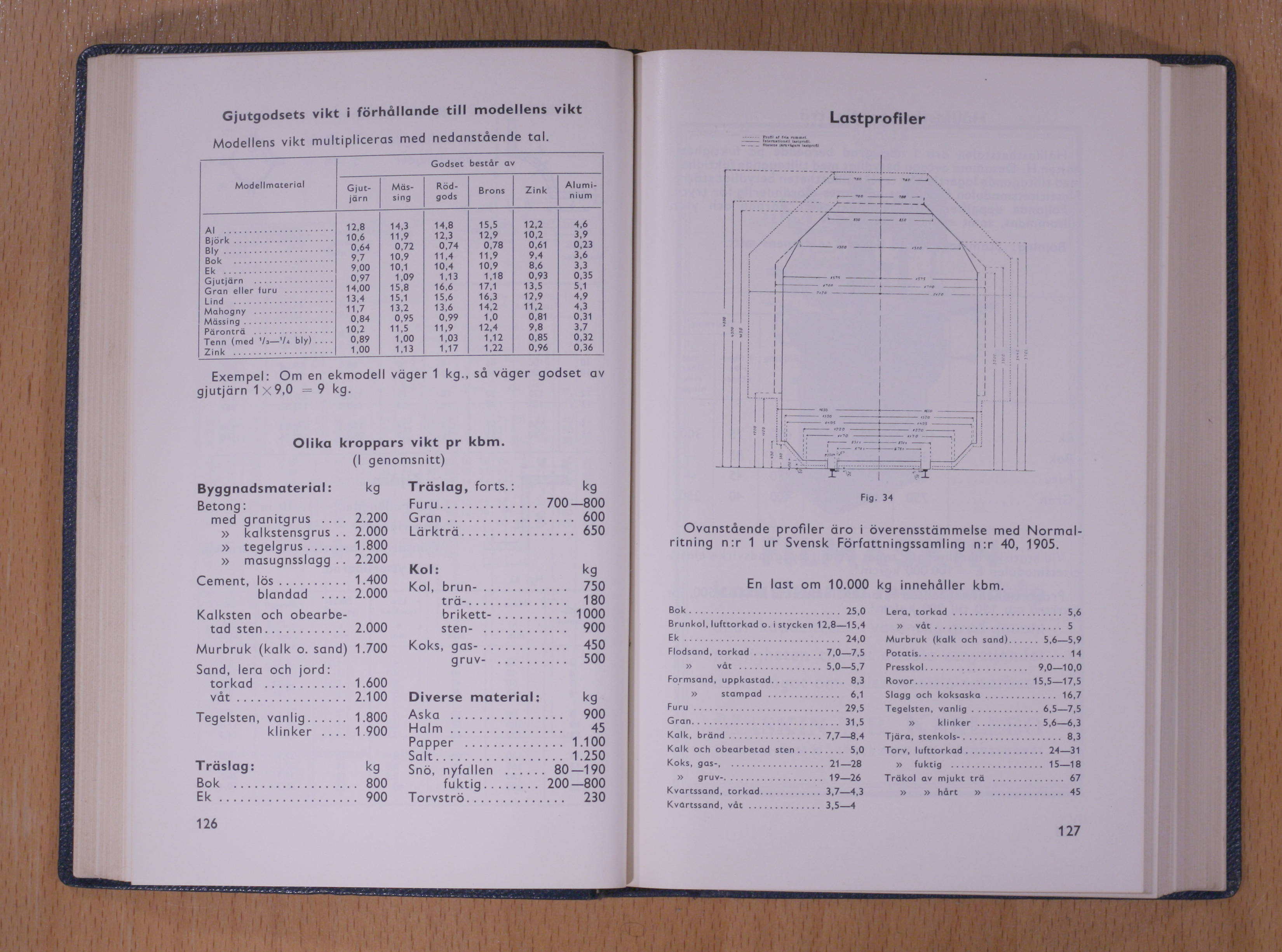

Full resolution (JPEG) - On this page / på denna sida - 3. Hållfasthetslära, beräkning, tabeller - Gjutgodsets vikt i förhållande till modellens vikt - Olika kroppars vikt pr kbm. - Lastprofiler
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Gjutgodsets vikt i förhållande till modellens vikt
Modellens vikt multipliceras med nedanstående tal.
Olika kroppars vikt pr kbm
(I genomsnitt)
Lastprofiler
Ovanstående profiler äro i överensstämmelse med Norma
ritning n:r 1 ur Svensk Författningssamling n:r 40, 1905.
En last om 10.000 kg innehåller kbm.
Bok............................. 25,0
Brunkol, lufctorkad o. i stycken 12,8—15.4
Ek............................. 24,0
Flodsand, torkad.............7,0—7,5
» våt ................ 5,0—5,7
Formsond, uppkastad.............. 8,3
» stampad .............. 6,1
Furu ............................ 29,5
Gran............................ 31.5
Kalk, bränd..................7,7—8,4
Kalk och obearbetad sten......... 5,0
Koks, gas-................... 21—28
» gruv-................... 19—26
Kvartssand, torkad............ 3,7—4,3
Kvartssand, vat.............. 3,5—4
Lera, torkad ..................... 5,6
» vat........................ 5
Murbruk (kalk och sand)...... 5,6—5,9
Potatis............................ 14
Presskol.................... 9,0—10,0
Rovor...................... 15,5—17,5
Slagg och koksaska.............. 16,7
Tegelsten, vanlig.............6,5—7,5
» klinker ............ 5,6—6.3
Tjära, stenkols-................... 8,3
Torv, lufttorkad............... 24—31
» fuktig .................. 15—18
Träkol av mjuke trä .............. 67
» » hårt » .............. 45
Godset består av
Modellmaterial r. „ KÅ-, Q^t A,
Gjut- Mas- Rod- Brons z Alumi-
jorn sing gods nium
Al ...................... 12.6 14,3 14.8 15,5 12,2 4,6
Björk.................... 10,6 11,9 12.3 12,9 10,2 3,9
Bly ...................... 0,64 0.72 0,74 0,78 0,61 0 23
Bok .................... 9.7 10,9 11,4 11,9 9,4 3 6
Ek ...................... 9.00 10,1 10,4 10,9 8,6 3,3
Gjutjärn ................ 0,97 1.09 1,13 1,18 0.93 0 35
Gran eller luru .......... 14,00 15,8 16,6 17,1 13,5 $’l
Lind .................... 13,4 15,1 15,6 16,3 12,9 4*9
Mahogny ................ 11,7 13,2 13.6 14,2 11,2 4,3
Mässing.................. 0.84 0.95 0,99 1.0 0,81 031
Päronträ ............... 10,2 11,5 11.9 12,4 9,8 37
Tenn (med 7s—’/« bly) ... . 0,89 1,00 1.03 1,12 0.85 032
Zink .................... 1,00 1,13 1,17 1,22 0^96 0^36
Exempel: Om en ekmodell väger 1 kg., så väger godset av
gjutjärn 1 9,0 9 kg.
Byggnadsmaterial: kg
Betong:
med granitgrus .... 2.200
» kalkstensgrus . . 2.000
» tegelgrus...... 1.800
» masugnsslagg . . 2.200
Cement, lös.......... 1.400
blandad ___ 2.000
Kalksten och
obearbetad sten............ 2.000
Murbruk (kalk o. sand) 1.700
Sand, lera och jord:
torkad ............ 1.600
våt................ 2.100
Tegelsten, vanlig...... 1.800
klinker ___ 1.900
Träslag: kg
Bok .................. 800
Ek .................... 900
Träslag, forts.: kg
Furu.............. 700—800
Gran.................. 600
Lärkträ................ 650
Kol: kg
Kol, brun-............ 750
trä-.............. 180
brikett-.......... 1000
sten- ............ 900
Koks, gas-............ 450
gruv- .......... 500
Diverse material: kg
Aska ................ 900
Halm ................ 45
Papper .............. 1.100
Salt.................. 1.250
Snö, nyfallen ...... 80—190
fuktig........ 200—800
Torvströ.............. 230
