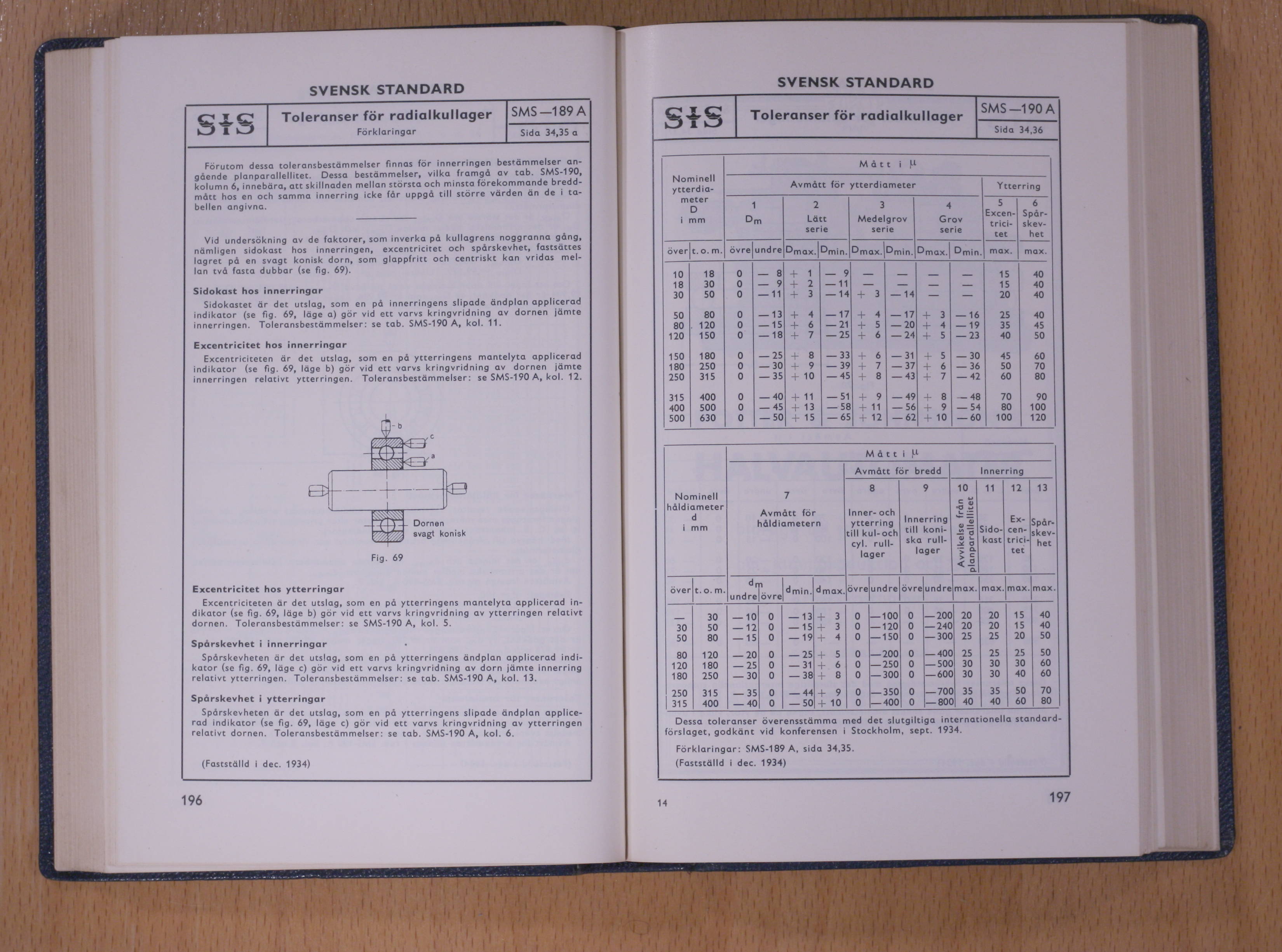

SVENSK STANDARD
i^
Toleranser för radialkullager
Förklaringar
SMS—189 A
Sida 34,35 a
Förutom dessa toleransbestammelser finnas för innerringen bestämmelser
angående planparallelhtet. Dessa bestämmelser» vilka framgå av tab. SMS-190,
kolumn 6, innebära» att skillnaden mellan största och minsta forekommande
bredd-mått hos en och samma innerring icke far uppgå till större värden an de i
tabellen  angivne*
Vid undersökning av de faktorer, som inverka på kullagrens noggranna gång,
nämligen sidokast hos innerringen, excentricitet och spårskevhet, fas t sättes
lagret pa en svagt konisk dorn, som gtappfritt och centriskc kan vridas
mellan  tva fasta dubbar  (se fig.  69).
Sidokast hos innerringar
Sidokastet är det urslag, som en pä innerringens slipade ändplan applicerad
indikator (se fig. 69, läge a) gör vid ett varvs kringvridning av domen jämte
innerringen.    Toleransbestammelser:   se  tab,   SMS-190 A,   kol.   11.
Excentricitet  hos  innerringar
Excentricitcten är det utslag, som en pä ytterringens manteiyta applicerad
indikator (se fig. 69, läge b) gor vid ett varvs kringvridning av dornen jämte
innerringen    relativt   ytter ringen.    Tolerans bestäm mel ser :   se SMS-1 90 A» kol.  12.
Dornen
svagt   konisk
Fig.   69
Excentricitet  hos  ytterringar
Excentriciteten är det utslag, som en pä ytterringens manteiyta applicerad
indikator (se flg. 69, läge b) gor vid ett varvs kringvridning av ytterringen relativt
dornen.   Toleransbestammelser;  se  SMS-190 A,   kol.  5.
Spårskevhet  i  innerringar
Spärskevheten är det ucs’ag, som en pa ytterringens ändplan applicerad
indikator (se fig. 69, läge c) gor vid ert varvs kringvridning av dorn jämte innerring
relativt ytterringen.   Toleransbestämmelser: se tab.  SMS-190 A,  kol. 13,
Spårskevhet  i  ytterringar
Spårs k ev heten är det utslag, som en pa ytterringens slipade ändplan
applicerad indikator (se Fig. 69, läge c) gor vid ett varvs kringvridning av ytterringen
relativt   dornen.    Toleransbestammelser;   se   tab.   SMS-190 A,   kol.  6.
(Fastställd   t  dec.  1934)
SVENSK STANDARD
5*S
Toleranser för radialkullager
SMS—190 A
Sida 34,36
Mått    i    f-1
Nominell                               7      ^~      ~               "                                                          -
ytterdia-                               Avmätt for ytterdiameter                                 Ytterring
m6Dter                      1                             2                               3                               ~4                 ""5               6~
n                        i h++              i»   -i   i                        y                 Excen-   Spår-
i  mm                  Dm                    Lätt              Medelgrov              Grov            ,  .  .        ,
’"                        .                          r                                        tnci-
skevsene                   sene                    serie              ,  ,         .    .
___________________________________________________tet         het
över t.o. m.   övre undre DmQx. Dmjn, Dmax. Dmjn. Dmax.   Dmjn. max.     max.
10        18         0      —   8   +    1     —   9      —          —        —          _           15          40
18        30         0      —   9   +    2     —11      —          —        _          _           15          40
30        50         0      — 11    +    3     —14   +    3    —14     —          —           20          40
50        80         0      —13   +    4     —17   +    4    —17   +    3    —16        25          40
80      120         0      —15+6—21    +    5—20+4—19        35          45
120      150        0      —18+7—25+6—24+5—23        40        50
150      180         0      — 25   -    8     —33   -    6    —31    ’     5    —30        45          60
180      250         0      — 30   :     9     — 39    ,-    7    — 37   +    6    — 36        50          70
250      315          0      —35   -   10     —45   -i     8    —43   4     7    —42        60          80
315      400         0      —40   +11     —51    -    9    —49    -     8     -48        70          90
400      500         0      —45   +13     —58    M1     —56   -r    9    —54        80       100
500      630         0      — 50    -   15     —65    j   12    —62    i   10    —60      100       120
_______________                        Matt  i   ,Ll___________________________
Avmått för  bredd                Innerring
8                    9            10       11       12      13
Nominell                           7                                                                        w
håldiameter                                                                                              -a 2
j                          Avmätt  for             Inner-och                         £ :=
.   _m                    håldiametern            ytterring     ,n1ne,rnna     „ «               Ex"Spdr-
’   m                                                            till kul-och   tl"  ko"-    J2Ö  Sido- cen- skev.
cyl.   rull-     ska  rul1-     " o   kast trici-   het
lager             la9er        > £              tet
_________________________________________„^______________9:________________
över t. o. m.            m          dmjn   dmax övre undre övre undre max. max. max. max.
jundre övre            ’______’__________________________________________
_          30      —10     0      —13+3      0    — 100    0    — 200   20       20      15      40
30        50      —12     0      — 15 -J-    3      0    — 120    0    — 240   20       20      15      40
50        80      —15     0      —19–    4      0    —150    0    —300   25       25      20      50
80 120 —20 0 —25 -i 5 0 —200 0 —400 25 25 25 50
120 180 —25 0 —31 i- 6 0 —250 0 —500 30 30 30 60
180      250      — 30    0      — 38   -    8      0    — 300    0    — 600   30       30      40      60
250      315      —35     0      —44+    9      0    —350    0    —700   35       35      50      70
] 315      400      —40     0      — 50  f 10      0    —400    0    —800   40       40      60      80
Dessa  toleranser  överensstämma  med   det slutgiltiga   internationella standard
forslaget, godkänt  vid   konferensen   i   Stockholm,   sept.   1934.
Förklaringar:  SMS-189A, sida 34.35.
(Fastställd   i  dec.  1934)
